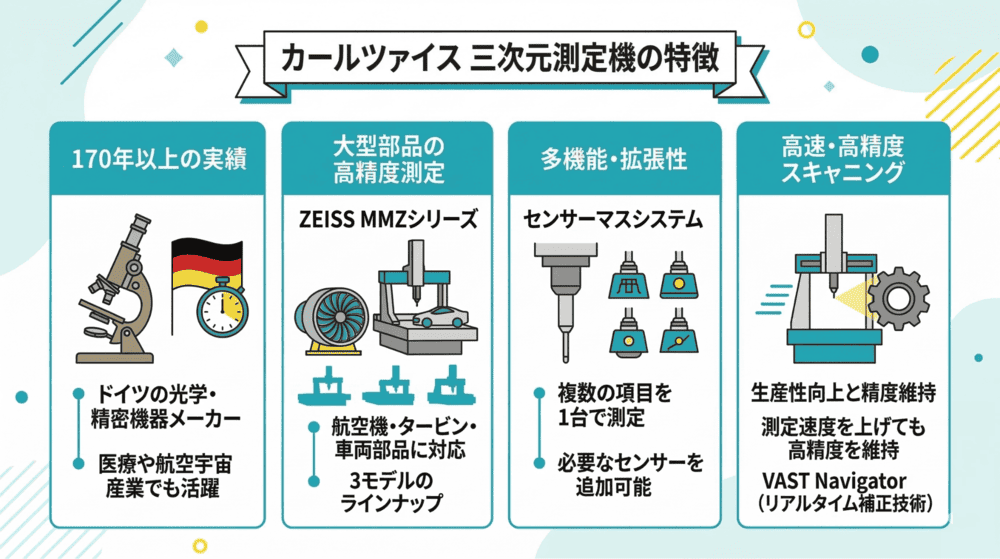

カールツァイスが提供している三次元測定機の特徴

カールツァイスが提供している三次元測定機の特徴

170年以上の歴史がある光学・精密機器メーカー

カールツァイス（ZEISS）は、ドイツに本社を構える光学・精密機器メーカーです。1846年より、カメラレンズや顕微鏡、三次元測定機などの製品開発を手掛けており、医療や航空宇宙などさまざまな産業で利用されています。日本における市場展開を担っているのは、グループ会社のカールツァイス株式会社です。

大型検査が可能な門型三次元測定機シリーズ

カールツァイスはこれまでに多くの三次元測定機を開発してきました。ここでご紹介するのは大型検査が可能な「ZEISS MMZシリーズ」です。ワークのサイズや必要とされる精度に応じて3種類のモデルがラインナップされています。航空機エンジンやタービン、車両部品などの大型部品を測定できるのが大きな特徴です。

複数の項目を1台で測定できる

mass（multi application sensor system）という技術を搭載しているZEISS MMZシリーズ。これにより、1台で複数の測定センサーを併用可能です。導入時には基本機能に絞ってコストを抑え、必要に応じてセンサーを後から追加できるのもポイント。長期的な運用のしやすさや、拡張性のある仕組みを整えています。

生産性向上と精度維持の両方を追求

カールツァイスは、生産性向上と精度維持の両方を追求して、ZEISS MMZシリーズに「VAST Navigator」という技術を搭載しました。これは、測定時の加速度（機械の動きによる力）による機械やスタイラスのわずかな変形をリアルタイムで補正する技術です。測定速度を上げても精度が落ちづらく、短時間で高精度なスキャニング測定が目指せます。

カールツァイスの三次元測定機は
どんな状況に適しているか

カールツァイスの三次元測定機は、大型部品の高精度測定、複数センサー併用による多項目測定、精度を重視したい検査での使用に適しています。

三次元測定機選びは、測定状況や対象によって
見るべきポイントが変わってきます

例えば工場内などでの2～20ｍ程度の測定なら操作性や効率の良さが重視されますし、屋内に入らない大規模な対象物なら測定範囲の広さ・屋外環境への適用性能などで選ぶのがおすすめです。

当サイトでは、とくに大型検査の測定対象別におすすめの三次元測定機・レーザートラッカーを厳選して紹介しているので、ぜひ参考にしてみてください。

大型検査の測定対象別に厳選！
三次元測定機・レーザートラッカー

三次元測定機のラインナップ

ZEISS MMZ T

zeiss-MMZ-T
引用元：カールツァイス公式HP
https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-t.html

テーブル一体型の三次元測定機。門型でありながら、測定範囲が最大14.8m³となっている大型ワーク向けのマシンです。高い精度で最大10tのワークを測定できます。

製品概要

測定範囲 最大14.8m³
最大許容長さ測定誤差 MPE_E150　from 2.4+L/400μm
最大許容シングルスタイラス形状誤差 MPE_PFTU　from 2.0μm
最大許容スキャニングプロービング誤差 MPE_THP/tau　from 2.8μm/62s
形状測定誤差 MPE RONt　from 2.0μm

参照元：カールツァイス公式HP https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-t.html

ZEISS MMZ Tの動画

引用元：カールツァイス公式YouTube
https://www.youtube.com/watch?v=-arL72stIvk

ZEISS MMZ Tの価格情報

公式ホームページに記載がありませんでした。

ZEISS MMZ M

zeiss-MMZ-M
引用元：カールツァイス公式HP
https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-m.html

フロア設置型の三次元測定機。ZEISS MMZシリーズの中で、費用と精度のバランスを鑑みて開発されたモデル。ZEISS MMZ Tよりも広範囲を測定できます。

製品概要

測定範囲 要問い合わせ
最大許容長さ測定誤差 MPE_E150　from 2.2+L/400μm
最大許容シングルスタイラス形状誤差 MPE_PFTU　from 1.7μm
最大許容スキャニングプロービング誤差 MPE_THP/tau　from 2.2μm/64s
形状測定誤差 MPE RONt　from 2.0μm

参照元：カールツァイス公式HP https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-m.html

ZEISS MMZ Mの動画

引用元：カールツァイス公式YouTube
https://www.youtube.com/watch?v=dVBDzU05_QU

ZEISS MMZ Mの価格情報

公式ホームページに記載がありませんでした。

ZEISS MMZ G

zeiss-MMZ-G
引用元：カールツァイス公式HP
https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-g.html

ZEISS MMZシリーズの中で最も大型の三次元測定器。測定範囲と精度の両方を追及して開発されました。

製品概要

測定範囲 要問い合わせ
最大許容長さ測定誤差 MPE_E150　from 2.2+L/400μm
最大許容シングルスタイラス形状誤差 MPE_PFTU　from 2.0μm
最大許容スキャニングプロービング誤差 MPE_THP/tau　from 2.8μm/62s
形状測定誤差 MPE RONt　from 2.0μm

参照元：カールツァイス公式HP https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-g.html

ZEISS MMZ Gの動画

引用元：カールツァイス公式YouTube
https://www.youtube.com/watch?v=q7jrwbA17AE

ZEISS MMZ Gの価格情報

公式ホームページに記載がありませんでした。

カールツァイスの三次元測定機まとめ

  • 三次元測定機の開発を170年以上手掛けてきたメーカー
  • 大型検査に特化した三次元測定機シリーズを展開
  • 効率と精度の両方を追求

170年以上の歴史があるメーカーが開発した三次元測定機であり、最大10tの測定対象を測定できるのが特徴です。船舶や航空機部品、大型エンジンなど、重量・大型部品の三次元測定に適しているでしょう。
