ヤマイチテクノの三次元測定機

ヤマイチテクノが提供している三次元測定機の特徴

3D技術の活用により要望を実現するための支援

ヤマイチテクノは、大きく分けて「3Dソリューション」「ICT活用ソリューション」「オフィスサービスソリューション」「官庁ソリューション」の4つのサービスを提供している企業で、それぞれの顧客が持つニーズに合わせ提案を行います。

「3Dソリューション」のサービスでは、3Dデータの活用を推進。ハードウェアやソフトウェアの販売や機材レンタル、継続業務の受託に至るまで、3D技術を活用して顧客の要望を実現するためのサポートを行っています。

さまざまなメーカーの製品を提供

レーザートラッカーやスキャンアーム、ハンディ型3Dスキャナーなど、さまざまなメーカーの製品を提供しています。それぞれの顧客が持つ要望や用途に応じて製品の提案を行うことが可能であり、同社が販売している機器の累計導入件数は300件以上（※）にのぼっています。

機材のレンタルにも対応している

3Dソリューションサービスにおいては、機器の販売だけではなく機材のレンタルにも対応が可能です。レーザートラッカーをはじめとするさまざまな機材を用意。1〜7日間からレンタルが可能で（予約状況によってはそれ以上の期間レンタルが可能な場合もあり）、操作レクチャー（有償）を受けることもできます。

レンタルを利用したい場合には、ウェブサイトまたは電話にて問い合わせの上、担当営業と機種や日時などを相談、見積もりを行う流れになります。

同社が取り扱うレーザートラッカーはいくつかあります。例えば、FARO Laser Tracker Vantage Maxは大きな構造体の三次元計測を行える点が特徴の一つ。少しの狂いも許されないアライメント作業や航空機用の治具の位置出し測定、新幹線用車輪台車の測定など、幅広い業界・用途で活用されています。

三次元測定機のラインナップ

FARO Laser Tracker Vantage Max

引用元：ヤマイチテクノ公式HP
https://www.yamaichi-techno.jp/3d/hardware/

高い精度で大きな構造体の三次元測定が可能。搬送が難しい大型部品・設備などの測定も行うことができます。

実際の構造物と三次元CADによって作成したモデルの比較を行うこともでき、部品の良否判別などのレポートにも対応。例えば、同一の部品を継続して測定を実施して統計を取るといった使い方もできます。

FARO Laser Tracker Vantage Maxの価格

FARO Laser Tracker Vantage Maxの価格は公式HPに記載がありませんでした。

FARO Laser Tracker Vantage Maxの製品スペック

動作範囲：0～40℃
測定範囲：0～80m
IP規格：IP52
レーザー：クラス1
距離精度：16㎛+0.8㎛/m
角度精度：20㎛+5㎛/m
特徴：SMRにレーザ光を照射して三次元位置を取得するレーザートラッカーです。大型部品や設備など、サイズの大きい対象物の測定に対応しています。

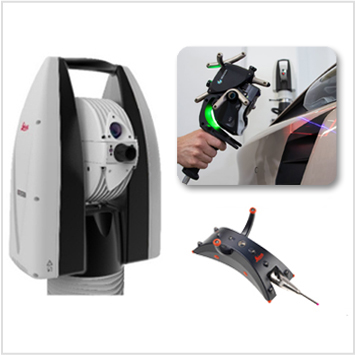

Leica AT960/T-Probe/AS1

引用元：ヤマイチテクノ公式HP
https://www.yamaichi-techno.jp/blog/topics/3d_solution/レーザートラッカーとは？仕組みやメリット・測

半径最大30mまでの測定に対応。非接触で対象物の測定ができ、大型の対象物の測定が行えます。また、手動計測と自動計測を使い分けて、測定作業の効率化やスピードアップできます。SHINE技術の採用によって、光沢面の測定も可能であり、これまでの3Dスキャナーでは難しかった光沢面の測定を実現しています。

さらにトラッカーの各モデルを組み合わせて、多彩な測定レンジのスキャニング測定を行えます。また、高い精度のリフレクターを活用することで、最大80mでの測定が可能となります（Leica AT960/T-Probe/AS1はレンタルにて対応しています）。

Leica AT960/T-Probe/AS1の価格

Leica AT960/T-Probe/AS1の価格は公式HPに記載がありませんでした。

Leica AT960/T-Probe/AS1の製品スペック

Leica Absolute Tracker AT960

計測範囲：1～40m
計測範囲（水平方向）：360°
計測範囲（垂直方向）：±145°/360°
計測精度Uxyz：±15μm+6μm
重力方向精度（OTG）Uz：±15μm+8μm
レーザー：Laser class 2
稼働温度範囲：0℃～40℃
IP規格：IP54 防塵・防水（IEC60529）
重量：14.2kg
本体サイズ：258（W）×477（H）mm
特徴：可搬性を備えたレーザートラッカーです。

Leica T-Probe

製品種別：ワイヤレスプローブ
特徴：接触測定に対応しています。

Leica Absolute Scanner AS1

計測範囲：40m（直径）
精度：Typical ±25μm / ME ±50μm
スタンドオフ：165mm±50mm
スキャニング幅：150mm（最大）
ライン数/最小点間ピッチ：300ライン / 0.037mm
取得速度：毎秒最大120万ポイント
レーザークラス：2M
重量：1190g
本体サイズ：346.5×146.5×171.9mm
特徴：非接触スキャニングに対応しています。光沢のあるワークや反射率の高い材質の測定に配慮された仕様です。

ヤマイチテクノの三次元測定機まとめ

• さまざまなメーカーの機器を取り揃えており、用途やニーズに合った提案を行える
• 大型の構造体を高精度で計測できる
• 機器のレンタルサービスも用意している

多彩なメーカーの機器を取り揃えているヤマイチテクノ。大型の構造体を高精度で計測できるFARO Laser Tracker Vantage Maxなどさまざまな製品の中から、それぞれの用途やニーズに合った製品の提案を行ってくれます。また、レンタルサービスに対応している機器もあります（レンタル対象の機器は公式ホームページに掲載されています）。
