三次元測定機メーカーを一覧で紹介

測定対象別
三次元測定機・
レーザートラッカー3選

ここでは、卓上に乗らない大型サイズのワークを対象とした検査において、測定サイズごとに適した性能・特徴を持つ三次元測定機やレーザートラッカーと、そのメーカーについて紹介しています。

自動車からプラントまで
現場での効率重視の検査なら

キーエンス

WMシリーズ

画像引用元：キーエンス公式HP（https://www.keyence.co.jp/products/3d-measure/cmm/wm/get-pricing/）

ワイヤレスプローブにより大型の測定もひとりで簡単に

取り回しの良いワイヤレス式で、接触式（プローブ）と非接触式（レーザー）の2種類が選択可能。寸法・形状を省人かつ効率的に測定できるハンディ型の測定機。
手元に搭載されたタッチパネルによりその場でPCと通信でき、ひとりでもスピーディな測定を実現します。

測定範囲	1.0～25.0m
指示誤差	±(28 + 5L/1000) μm

公式HPで製品の
詳細を見る

電話で問い合わせる

大型の金型など
複雑な形状の検査なら

FARO

Quantum Max FaroArm

画像引用元：FARO（https://www.faro.com/ja-JP/Products/Hardware/Quantum-FaroArms）

奥まった形状の測定でもアーム範囲内なら死角なし

手ぶれ・ミスの少なさから安定して操作でき、複雑な形状の対象物の測定で力を発揮する多関節アーム型の測定器。
8軸テーブルを使用することで、一度のセットアップでさらに様々な角度からの測定が容易になります。

（※接触式測定の場合）

測定範囲	2.0～4.0m
指示誤差	±25～76μm※

公式HPで製品の
詳細を見る

電話で問い合わせる

建造物や地形測定
屋外での検査なら

HEXAGON

Absolute Tracker AT960

画像引用元：HEXAGON公式HP（https://hexagon.com/ja/products/leica-absolute-tracker-at960）

強力な防塵・防水仕様で屋外環境でも正確な測定

密閉型ユニットが粉じんなどの汚れの侵入を防ぎ（IP54相当）、屋外環境でも問題なく使用できる測定機。
本体搭載の環境ユニットが気温、気圧、湿度条件をチェックし、外部要因に合わせて検査結果を補正します。

測定範囲	～80m（最大160m）
指示誤差	±15μm +6μm/1m※

公式HPで製品の
詳細を見る

電話で問い合わせる

（※参考：[PDF]キーエンス公式HP https://www.keyence.co.jp/download/download/confirmation/?dlAssetId=AS_107457&dlSeriesId=WS_SR57355&ad_local=CDc&wl=1
（※参考：FARO公式HP https://www.faro.com/ja-JP/Products/Hardware/Quantum-FaroArms
Euni 測定値と公称値を比較した2点間の距離誤差）
（※参考：東京貿易テクノシステム公式HP https://www.tbts.co.jp/product/3d-measuring/laser-tracker/leica-at960/
Uxyz 最大許容誤差として明記し、ASME B89.4.19-2006 & draft ISO 10360-10 に従い算出、指示がない限り精密ライカ1.5’’レッドリングリフレクタを使用）

現場向け（ハンディ・アーム）

キーエンス

製品企画開発から販売まで一貫対応しているメーカーです。直販を通じて顧客のニーズを把握し、製品開発に反映しているのが特徴。三次元測定機は操作性や汎用性の高さ、手軽さにこだわった製品をラインナップしています。大型検査できる三次元測定機においても、自由に動かせるハンディプローブを採用しているため、取り回しが良く、一人でも作業しやすいでしょう。

代表的な三次元測定機製品

WMシリーズ

引用元：キーエンス公式HP
https://www.keyence.co.jp/zwm_002

接触式（プローブ）と非接触式（レーザースキャン）の両方に対応しているのが特徴。測定範囲は最大25m（幅）となっており、1人で簡単に測定できます。本体が軽くて持ち運べるサイズ感なので、持ち運びも便利です。

WMシリーズの製品スペック

測定範囲（標準）： 幅 10,000mm × 奥行 3,500mm × 高さ 5,000mm
測定範囲（広域）： 最大測定範囲 25m
指示誤差（長さ測定精度）： $\pm(28 + 5L/1000)$ μm
繰り返し精度： 25μm（※2σ、レーザースキャンプローブ使用時）
特徴： ワイヤレスプローブ、接触・非接触両対応、温度補正機能内蔵（使用周囲温度0～40℃対応）

どの分野に実績があるのか

キーエンスの三次元測定機は、自動車、半導体、電子・電気機器、通信、工作機械、薬品、食品など、あらゆる製造業界で導入されています。特に大型のワークを扱う現場では、測定室へ対象物を運ぶ手間を省く「現場測定」のニーズに応え、大型鋳造品やプラント設備の寸法検査などで広く採用されています加工方法においても、切削、プレス、鋳造、樹脂成形など、多岐にわたる工程後の品質管理やリバースエンジニアリングに活用されており、品質のばらつきを防ぐための「標準化」を強力にサポートしています。

キーエンスの会社情報

会社名 株式会社キーエンス
本社所在地 大阪府大阪市東淀川区東中島1-3-14
問い合わせ 06-6379-1111
公式HP https://www.keyence.co.jp/

FARO

アメリカフロリダ州を拠点として、ヨーロッパやアジア各国に事業展開しているメーカーです。日本ではグループ会社のファロージャパンが製品展開やサポートを実施しています。多関節アーム測定技術を基にしたコンパクトな製品から、大規模施設を測定できる三次元測定機まで幅広く展開しているのが特徴です。

代表的な三次元測定機製品

FARO Quantum Max ScanArm

引用元：FARO公式HP
https://www.faro.com/ja-JP/Products/Hardware/ScanArms

2mから4mの測定範囲に対応しているポータブル型の三次元測定機。BluetoothやWi-Fi接続に対応しており、片手で操作できます。

FARO Quantum Max ScanArmの製品スペック

測定範囲： 2.0m～4.0m
測定精度： 0.018mm～（接触式）／ 0.030mm～（非接触式）
特徴： 片手操作可能な多関節アーム。Bluetooth/Wi-Fi対応の完全ワイヤレス運用が可能

どの分野に実績があるのか

FAROの三次元測定機は、その高い機動力と精密な測定技術を強みに、自動車、航空宇宙、重工業、建設といった幅広い産業で導入されています。特にポータブルアームを用いた複雑形状部品のリバースエンジニアリングや品質検査において高い信頼を得ているほか、レーザートラッカーは大型航空機部品の精密な組立アライメント（位置決め）の現場で欠かせないツールとして圧倒的な実績を誇ります。また、長距離レーザースキャナーは、プラント設備やスタジアム、建築遺産などの大規模構造物のデジタルツイン化や、土木・建設現場における現況計測・地形調査でも多用されています。

FAROの会社情報

会社名 FARO
本社所在地 愛知県長久手市熊田716（日本支部）
問い合わせ 0120-922-927
公式HP https://www.faro.com/ja-JP

アイティーティー

Revwareというメーカーの三次元測定機「MicroScribe」を提供しています。この製品は多関節型で、3Dグラフィックやリバースエンジニアリングに対応できるのが特徴。小型で軽量なため、様々な現場に持ち運べます。アイティーティーが開発したCAD/CAMソフトと連携可能です。オプションでレーザースキャナや三脚なども追加できます。

代表的な三次元測定機製品

MicroScribeシリーズ

引用元：アイティーティー公式HP
https://www.ittc.co.jp/2016/01/01/microscribe/

MicroScribeシリーズは多関節型アームを搭載した接触式三次元測定機。最大測定範囲は1.67m（MicroScribe-MLX）となっており、多様なワークに対応しています。

MicroScribeシリーズの製品スペック

• 測定範囲： 1.27m（MicroScribe-i/MX）、1.67m（MicroScribe-MLX）
• 測定精度（繰り返し点精度）： $0.05$ mm（-MX）、$0.08$ mm（-MLX）
• アーム長： 630mm（-i/-MX）、840mm（-MLX）
• 電源： 5VDC/USB給電（-i）、AC100/240V（-MX/-MLX）
• 準拠規格： ASME B89.4.22（繰り返し点精度）

※測定精度は絶対寸法ではなく、ASME B89.4.22準拠の繰り返し点精度です。

どの分野に実績があるのか

3Dグラフィック、リバースエンジニアリング、工業デザインなどの分野で豊富な実績があります。3Dアニメーション制作では、物理的なキャラクター模型を計測してMayaなどのソフトウェアでデジタル化する工程で活用されています。また、リバースエンジニアリングや製品開発の現場においては、手作業で作られたクレイモデルや試作品の形状を正確にデジタルデータ化し、CADデータへ変換・修正するプロセスにおいて、その機動力と汎用性が高く評価されています。

アイティーティーの会社情報

会社名 株式会社アイティーティー
本社所在地 兵庫県神戸市中央区八幡通3-1-19　日精ビル4F
問い合わせ 078-271-6055
公式HP https://www.ittc.co.jp/

小坂研究所

三次元測定機の開発を1979年にスタートした会社です。6～7個の関節を持つアームで測定する「BeakMaster」「VSC」「VMC」シリーズを展開し、小型から大型ワークに対応しています。光ファイバー方式を用いた微細穴の測定機も開発しており、製品開発からアフターサービスまで一貫対応できる点が特徴です。

代表的な三次元測定機製品

VMCシリーズ

引用元：小坂研究所公式HP
https://www.kosakalab.co.jp/product/precision/3_dimensions/

7つの関節を持つ柔軟な構造のため、複雑な形状や入り組んだ構造の製品でもスムーズに測定可能。持ち運びが簡単で、精度調整や準備も不要です。

VMCシリーズの製品スペック

プローブ最大移動範囲：X 3,500mm / Y 3,500mm / Z 3,275mm
長さ測定誤差：0.060mm
回転位置誤差：0.015mm
特徴：7つの関節を持つ柔軟な多関節構造。複雑な形状や入り組んだ箇所の測定に対応。

どの分野に実績があるのか

小坂研究所は1979年に三次元粗さ測定機を、翌1980年には多関節型空間座標測定機を開発して以来、45年以上にわたり三次元測定機を手掛けてきた実績があります。精密機器、流体機器（スクリューポンプ等）、半導体製造装置といった高度な技術が求められる分野において、複雑な形状や入り組んだ構造を持つワークの品質管理に貢献しています。特に、人間の腕のように自由に動く多関節アームは、大型ワークの裏側や奥まった箇所、複雑な鋳造品の寸法測定において高い評価を得ており、製品開発からアフターサービスまでの一貫体制により、長期間の安定運用を支えるパートナーとして多くの製造現場で導入されています。

小坂研究所の会社情報

会社名 株式会社小坂研究所
本社所在地 東京都千代田区外神田6-13-10 プロステック秋葉原3F
問い合わせ 03-5812-2011
公式HP https://www.kosakalab.co.jp/

トラッカー（広範囲・屋外）

Nikon

1986年から三次元測定機を開発しており、測定や分析の受託サービスも提供している会社です。「APDIS」という大規模空間専用・非接触式の三次元測定機シリーズを展開しているのが特徴。測定対象に触れることなく0.1mm以下の高い精度で測定できます。

代表的な三次元測定機製品

APDISシリーズ

引用元：Nikon公式HP
https://industry.nikon.com/ja-jp/products/laser-radar/apdis-mv4x0/

最大50mの測定範囲に対応している三次元測定機。Nikon独自の光技術で反射板不要の高精度測定を実現しています。防水・防塵性能（IP54）を備えており、厳しい環境下でも使用可能です。

APDISシリーズの製品スペック

測定範囲： $0.5\text{m} \sim 50\text{m}$（モデルにより異なる）
精度（MPE）： $20\,\mu\text{m} + 5\,\mu\text{m/m}$ または $13.6\,\mu\text{m/m}$
計測速度： $500 \sim 1,000$ 点／
秒耐環境性： IP54等級（防水・防塵仕様）
特徴： 反射板（ターゲット）を必要としない独自の光技術。ロボットアームへの搭載や、振動計測（最大2,000Hz）にも対応。

どの分野に実績があるのか

Nikonの三次元測定機は、1986年の独自設計以来、自動車、航空宇宙、重工業といった大規模な製造現場で数多く導入されています。特に「APDIS」シリーズは、反射板が不要な非接触測定の特性を活かし、自動車の生産ライン上での直接検査や、航空機の機体・翼などの大型コンポーネントの寸法管理において、検査時間の短縮と省人化を実現しています。また、高精度なレーザースキャナー（LC15Dx等）は、精密機械部品や医療用デバイス、樹脂成形品といった、接触式では変形のリスクがある「柔らかい素材」や「複雑な自由曲面」のデジタル化・リバースエンジニアリング分野で高く評価されています。

Nikonの会社情報

会社名 株式会社ニコンソリューションズ
本社所在地 大阪府大阪市淀川区宮原3-3-31
問い合わせ 06-6394-8805
公式HP https://industry.nikon.com/ja-jp/

エースポイントシステムズ

非接触で広範囲を測定できる光学式モーションキャプチャーを三次元測定機に搭載しているメーカーです。構造試験やロボット制御など幅広い用途に対応しており、全国対応のデモを通じて導入前のサポートも行っています。そのほか、製造業や研究開発を支える信頼性試験装置や環境試験装置の開発も手掛けているのが特徴です。

代表的な三次元測定機製品

出来形検査用3次元測定システム

引用元：エースポイントシステムズ公式HP
http://www.acepoint.co.jp/service3

赤外線カメラとワイヤレスプローブで座標や部品間の距離、角度を簡単に測定できる製品です。1人で操作できる操作性の良さが特徴。製造業の品質管理や建築現場での寸法確認に適しています。

出来形検査用3次元測定システムの製品スペック

計測方法：赤外線カメラ＋ワイヤレスプローブ（光学式）
対応機能：点、平面、円、点R、距離、角度、幾何公差（平面度、平行度、真円度等）
CAD比較：stl, obj インポート対応
特徴：ハンディタイプのワイヤレスプローブにより、複雑な形状や大型ワークの任意ポイントを接触式で手軽に計測。

どの分野に実績があるのか

エースポイントシステムズは、光学式モーションキャプチャー技術を応用した三次元計測ソリューションにより、製造業の品質管理や土木・建築分野の研究開発において豊富な実績があります。特に、20mを超えるような大型構造物の耐震実験や強度試験における非接触変位計測や、100点以上の多点をリアルタイムに追従する動的な形状変化の数値化において高い評価を得ています。また、自動車や重工業の現場における大型ロボットの挙動計測・制御、ワイヤレスプローブを用いた生産ライン上での部品出来形検査など、広範囲かつ高精度な計測が求められる特殊な試験環境において、オーダーメイドの計測システム開発を含めた柔軟な支援体制を確立しています。

エースポイントシステムズの会社情報

会社名 エースポイントシステムズ株式会社
本社所在地 大阪府大阪市北区西天満1-11-20 イトーピア西天満ソアーズタワー1103
問い合わせ 06-6311-3770
公式HP http://www.acepoint.co.jp/

メトロテック

HEXAGONやLEITZの製品を取り扱っています。また、三次元測定機のパフォーマンスを活かせるよう、顧客ニーズに合った製品の選定から測定室作りのコンサルティング、保守サービスなど一貫して対応します。

代表的な三次元測定機製品

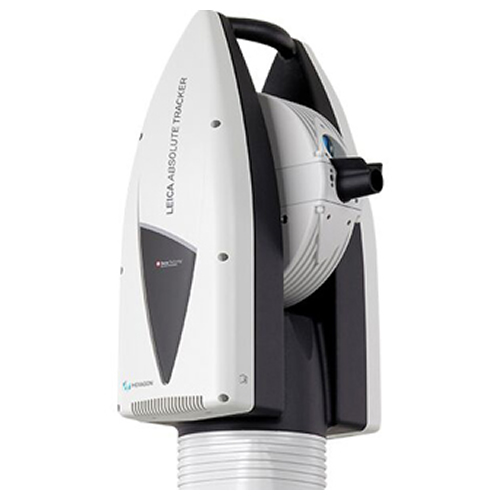

LEICA ABSOLUTE TRACKER AT960

引用元：メトロテック公式HP
https://metrotec.jp/products/hexagon

キャリーケースに収まる大きさの、オールインワンポータブルレーザートラッカーです。品質検査室からインライン、工場、屋外に至るまで幅広く使用でき、厳しい測定にも適しています。

LEICA ABSOLUTE TRACKER AT960の製品スペック

測定範囲：直径 10m ～ 160m（モデルにより異なる、通常範囲 10m ～ 60m）
特徴：キャリーケースで搬送可能なポータブル設計。リフレクター測定、6DoFプロービング、高速スキャニングを統合。ワイヤレス・バッテリー駆動に対応し、工場や屋外での大型測定に最適。

どの分野に実績があるのか

メトロテックは、HexagonやLeitzといった世界トップクラスのブランドを扱う販売代理店として、自動車、航空宇宙、精密機械などの製造現場で多くの実績があります。単なる機器販売に留まらず、搬入・据付から定期点検、精度検査までを一貫してサポートできる技術力が強みです。特に、長期間の使用を可能にするOSやコントローラーのアップグレード、専門スタッフによる測定受託サービスなどを通じて、企業の計測技術パートナーとして部品の品質管理を支えています。

メトロテックの会社情報

会社名 株式会社 メトロテック
本社所在地 神奈川県海老名市大谷北2-25-35
問い合わせ 046-206-0011
公式HP https://metrotec.jp

ヤナギサワ

精密測定機器の専門商社として、非常に幅広いメーカーの製品を取り扱っています。レーザートラッカーはライカジオシステムズ、東京貿易テクノシステムの製品がラインナップされています。豊富な在庫を持ち、タイムリーな商品配送が行える体制作りを行っています。

代表的な三次元測定機製品

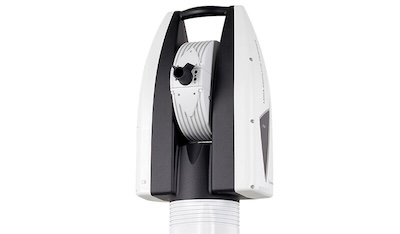

Leica Absolute Tracker AT930 ポータブルレーザートラッカー

引用元：Hexagon公式HP
https://hexagon.com/ja/products/leica-absolute-tracker-at930

コンパクトに収納できるオールインワン設計のレーザートラッカーです。高精度な測定ができ、また、IP54認証を取得しているので、過酷な使用環境下でも測定できます。

Leica Absolute Tracker AT930 ポータブルレーザートラッカーのスペック

測定範囲：最大半径 80m（直径 160m）
測定精度：$\pm 15 \mu m + 6 \mu m/m$ (MPE)
保護等級：IP54（防塵・防沫）
特徴：コンパクトなオールインワン設計。環境ステーションによる自動補正機能を備え、温度や湿度が変化する過酷な工場現場でも精度を維持。

どの分野に実績があるのか

ヤナギサワは、精密測定器の専門商社として、航空宇宙、自動車、大型金型といった、大規模かつ高精度な空間計測を必要とする産業分野で実績があります。特にLeica製のレーザートラッカーを活用した航空機の機体構造や大型部品の精密検査において強みを発揮。また、グローバルな取引ノウハウを活かした海外事業も展開しており、輸出代行や仲介を通じて製造業の海外進出を支援しています。校正子会社である株式会社MCSによるスピーディーな修理・校正サービスを提供することで、商社の枠を超えた技術パートナーとして製造現場の信頼性を支えています。

ヤナギサワの会社情報

会社名 株式会社ヤナギサワ
本社所在地 東京都港区海岸3-18-1　ピアシティ芝浦ビル4Ｆ
問い合わせ 03-3455-7011（代）
公式HP https://www.kk-yanagisawa.co.jp

TTS

三次元測定機を中心とした、開発・製造・販売・サポートをおこなう商社です。これまでに培ってきた現場対応力を活かした対応を行っています。さまざまな三次元測定機をラインナップしていて、ニーズに合わせた製品を導入できます。

代表的な三次元測定機製品

Leica Absolute Tracker AT960

引用元：TTS公式HP
https://www.tbts.co.jp/product/3d-measuring/laser-tracker/leica-at960/

高い精度とスピードでの測定が行えるレーザートラッカーです。ハンディタイプのスキャナを使用した計測やワイヤレスプローブによる計測、マニュアル計測などさまざまな計測に対応しています。

Leica Absolute Tracker AT960の製品スペック

測定範囲：直径 最大160m（リフレクタ使用時）
特徴：高い精度とスピードを誇るフラッグシップモデル。リフレクタ計測のほか、ハンディスキャナ（T-Scan）やワイヤレスプローブ（T-Probe）を用いた非接触・接触計測を1台で統合。ロボットや加工機と連動した自動計測ソリューションにも柔軟に対応。

どの分野に実績があるのか

東京貿易テクノシステム（TTS）は、長年にわたる現場対応力を武器に、航空宇宙、船舶、自動車、建設機械といった日本の基幹産業で圧倒的な実績を築いています。特に、数センチの精密部品から航空機の機体といった超大型構造物までを網羅する幅広い製品群により、巨大プロジェクトの品質管理からインライン自動計測の構築までをトータルに支援。単なる機器販売にとどまらず、導入前の「機能とコストの最適バランス」の提案や、導入後の運用定着まで伴走する丁寧なアフターフォローが、技術力の高い国内メーカーから厚い信頼を得ています。

TTSの会社情報

会社名 東京貿易テクノシステム株式会社
本社所在地 東京都中央区京橋2-2-1　 京橋エドグラン28F
問い合わせ https://www.tbts.co.jp/form-inquiry/
公式HP https://www.tbts.co.jp

点群（3Dレーザースキャナー）

ライカ

200年以上の歴史をもつスイス発の老舗軽量・計測機器メーカーです。大型部品や地形測定にも対応できるポータブル型の3Dレーザースキャナーを提供しています。また、1km先までスキャンできる土木・建築現場の使用に適している製品も展開。3Dモデル作成ソフトやサポート体制も整えており、総合的な三次元計測ソリューションを提供しています。

代表的な三次元測定機製品

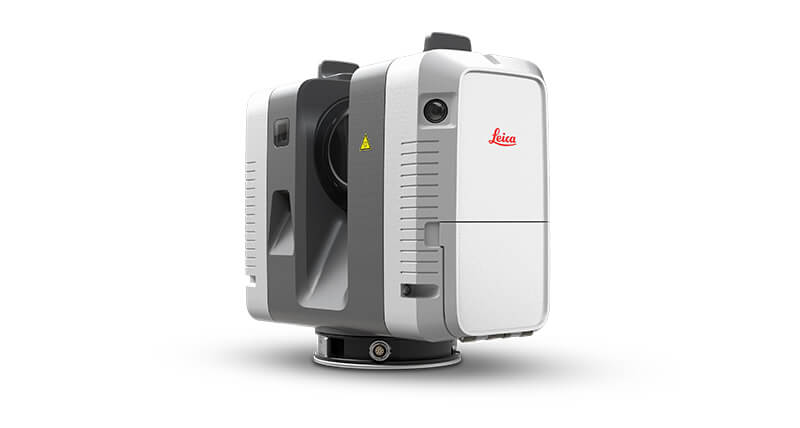

Leica RTC360

引用元：ライカ公式HP
https://leica-geosystems.com/en-us/products/laser-scanners/scanners

最大200万点/秒の速度で測定対象をスキャンできる3Dレーザースキャナーです。約2分で高品質なカラー3D点群データとHDR画像を生成可能。軽量で持ち運びが容易なため、屋内外での使用に適しています。

Leica RTC360の製品スペック

測定範囲： 0.5m ～ 130m
距離精度： $1.0mm + 10ppm$
3D座標精度： $1.9mm@10m$、$2.9mm@20m$、$5.3mm@40m$
スキャンスピード： 最大 2,000,000点/秒
特徴： VIS（ビジュアル・イナーシャル・システム）により、スキャナーの移動を追跡しリアルタイムで点群を自動合成。

どの分野に実績があるのか

ライカ（ライカジオシステムズ）の三次元計測ソリューションは、200年以上の歴史に裏打ちされた信頼性から、土木、測量、建設（BIM/CIM）の分野において世界的なスタンダードとして導入されています。特に「ScanStation
Pシリーズ」や「RTC360」は、トンネルの出来形計測やダム・橋梁などの大規模インフラ構造のデジタル記録、BIMモデルの作成工程で豊富な実績を誇ります。また、その長距離スキャン能力と可搬性を活かし、大型船舶や航空機の製造、プラントの保守管理、さらには立ち入り困難な地形調査や文化遺跡のアーカイブ作成など、アクセスが難しい環境下での大規模かつ精密な空間計測において高く評価されています。

ライカの会社情報

会社名 ライカジオシステムズ株式会社
本社所在地 東京都港区三田1-4-28 三田国際ビル18F
問い合わせ 03-6809-3901
公式HP https://shop.leica-geosystems.com/jp/ja-JP

東京貿易テクノシステム

30年以上にわたって三次元測定機を開発・販売してきた実績のある会社です。製品の89％を三次元測定機が占めています（2024年10月時点公式HPで確認できた内容）。自社開発製品のほか、ライカジオシステムズの三次元測定機も取り扱っており、大型検査用の製品はライカジオシステムズの三次元測定機がメインです。

代表的な三次元測定機製品

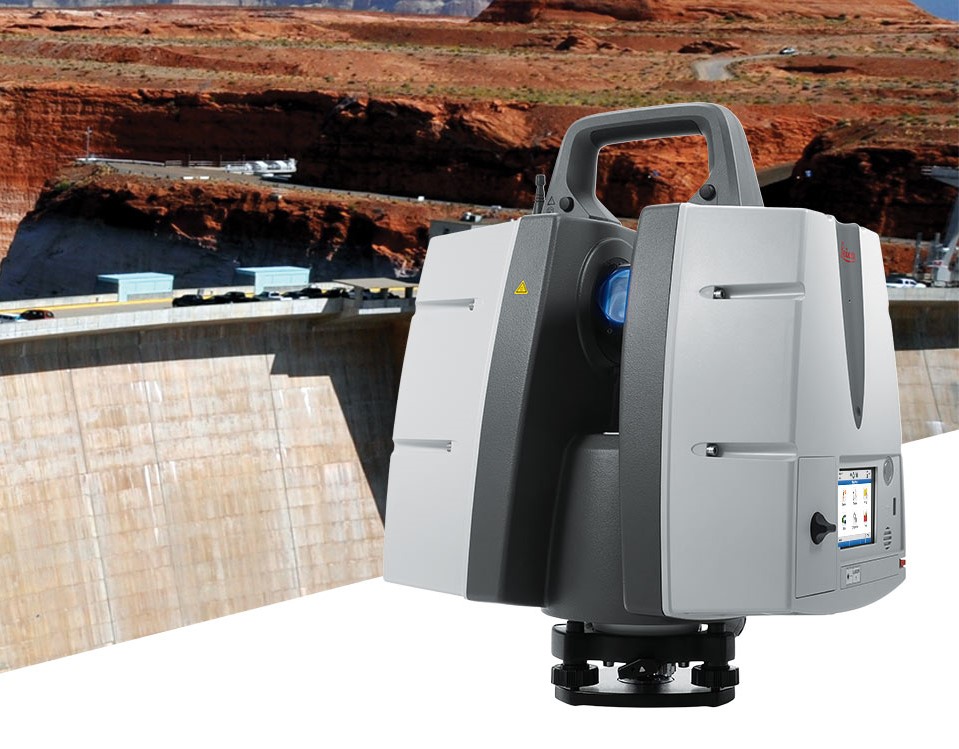

Leica ScanStation

引用元：東京貿易テクノシステム公式HP
https://www.tbts.co.jp/product/3d-measuring/area-scanner/leica-scanstation/

3D点群データを取得できる高性能スキャナー。最長1km先まで計測可能です（※P50の場合）。大規模な構造物の計測に適しています。

Leica ScanStationの製品スペック

計測速度：最大 1,000,000点/秒
計測距離：最長1km（P50モデル使用時）
距離精度：1.2mm + 10ppm（P30/P40/P50）
測角精度：8（水平）”/ 8（鉛直）
計測範囲：水平360°/ 鉛直290°
特徴：独自の光技術により最長1km先までの3D点群データを高精度に取得可能。

どの分野に実績があるのか

東京貿易テクノシステムは、ライカジオシステムズの国内代理店として、主に大規模な計測ソリューションを提供しています。特に「Leica
ScanStationシリーズ」は、ビル、トンネル、ダム、橋梁などの大規模インフラの出来形計測や、採掘現場などのアクセスが困難な場所での現況調査において豊富な実績があります。また、最大1kmに及ぶ長距離スキャニング能力を活かし、大規模なプラント設備や広大な地形のデジタル化といった、広範囲かつ高精度な点群データ取得が求められる現場の品質保証を支えています。

東京貿易テクノシステムの会社情報

会社名 東京貿易テクノシステム株式会社
本社所在地 東京都中央区京橋2-2-1 京橋エドグラン28F
問い合わせ 03-6633-6487
公式HP https://www.tbts.co.jp/

門型（高精度）

日新産業

工作機械に取り付けて使用する三次元測定機を専門としているメーカーです。既存の機械に取り付けるだけなので比較的導入しやすいのが特徴。三次元測定の精度が高い「センタリングゲージ・スウィングタイプ」や、測定対象の素材に応じたモデルがある「ポイントファインダーシリーズ」などをラインナップしています。

代表的な三次元測定機製品

センタリングゲージ・スウィングタイプ

引用元：日新産業公式HP
http://www.nissinsan.jp/sw.html

内径・外径、芯出し、角度などを一台で測定可能。リアルタイムで結果を確認できるLEDやブザーが搭載されており、作業効率を向上させます。

センタリングゲージ・スウィングタイプの製品スペック

アングルゲージやデジタル角度計では測定が難しい狭小箇所の角度測定も、マシニングセンタ上で行える高精度モデルです。

• 繰り返し精度： $\pm 0.25 \mu m$（※標準スタイラス取付時）
• スタイラスのストローク： XY軸 $\pm 50 mm$ ／ Z軸 $+10 mm$
• 測定圧： XY軸 $0.0001 N$ ／ Z軸 $0.0001 N$
• 測定可能材質： 金属・非鉄金属
• 特徴： LED点灯とブザーによるリアルタイムな接触感知機能

どの分野に実績があるのか

精密部品加工や金型製作の分野において、加工工程内での品質管理（インプロセス計測）で豊富な実績があります。ワークを機外へ持ち出すことなく、マシニングセンタ等の機上で内径・外径、芯出し、角度、溝幅、高さを一台で測定できる利便性が高く評価されています。金属加工のみならず、プラスチックや木材、絶縁処理されたアルマイト素材など、多様な新素材を扱う加工現場での導入も進んでいます。

日新産業の会社情報

会社名 日新産業株式会社
本社所在地 石川県金沢市北町乙45-2
問い合わせ 076-223-1031
公式HP http://www.nissinsan.jp/

ミツトヨ

強みの異なる3種類の大型検査向け三次元測定機・レーザートラッカーを取り扱っているメーカーです。温度変化や振動に強いガントリー型三次元測定機「STRATO-Apex Gシリーズ」、自動車や航空機などの曲面部品を高速で測定できる「CARB stratoシリーズ」、広範囲の測定に対応するレーザートラッカー「SpaceTracシリーズ」をラインナップしています。

代表的な三次元測定機製品

STRATO-Apex Gシリーズ

引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/high-accuracy/strato-apex-g/

大型ワーク向けの門型三次元測定機。ワークの温度をリアルタイムで補正し、温度変化による精度誤差を最小限に抑えます。

STRATO-Apex Gシリーズの製品スペック

測定範囲： X軸 2,000～4,000mm / Y軸 3,000～6,000mm / Z軸 1,200～2,000mm
機能： リアルタイム温度補正機能を搭載し、工場環境での精度誤差を抑制

どの分野に実績があるのか

ミツトヨの測定機は、自動車、航空機、重工業といった大型・重量物を扱う産業分野の品質管理において広く導入されています。門型CNC三次元測定機（STRATO-Apex
G等）は、大型金型や精密なエンジン部品の寸法計測に活用されています。一方、SpaceTracシリーズをはじめとするレーザートラッカーは、その広範囲な測定能力を活かし、大型構造物の三次元計測や搬送ラインの精密な位置決めなど、大規模プラントや屋外に近い現場環境での精度保証において実績を重ねています。

ミツトヨの会社情報

会社名： 株式会社ミツトヨ
本社所在地： 神奈川県川崎市高津区坂戸1-20-1
問い合わせ： 044-813-8201
公式HP： https://www.mitutoyo.co.jp/

東京精密

自社製品のほか、提携しているカールツァイス社の製品を取り扱っているメーカーです。大型検査用の三次元測定機においては、カールツァイス社の「ZEISS MMZシリーズ」を提供しています。小型～中型ワークの三次元測定機においては自社製品を多数ラインナップ。導入後のトレーニングや保守・点検サービス（有償）にも力を入れています。

代表的な三次元測定機製品

ZEISS MMZ-T

引用元：東京精密公式HP
https://www.accretech.com/jp/product/measuring/system/cmm/zeissmmz_tgm.html

テーブル一体型の三次元測定機で、最大10トンまでの大型ワークを測定可能。自動車や航空機部品の精密測定に適しています。

ZEISS MMZ-Tの製品スペック

測定範囲： X軸 2,100mm ／ Y軸 3,200・4,400mm ／ Z軸 1,200・2,600mm
最大積載質量： 10t

どの分野に実績があるのか

東京精密が提供するZEISS
MMZシリーズは、航空機エンジン、タービン、大型車両部品といった、極めて高い精度が求められる重量物（最大10トン）の検査において豊富な実績があります。特に、複数のセンサーを使い分けることで1台で多項目のスキャン測定を完結させたい現場で高く評価されています。また、測定速度を上げても精度を損なわない技術により、生産ラインに近い環境での大型部品の効率的なスキャニング測定や、複雑な幾何公差の判定が必要な精密機械分野でも広く活用されています。

東京精密の会社情報

会社名 株式会社東京精密
本社所在地 東京都八王子市石川町2968-2
問い合わせ 042-642-1701
公式HP https://www.accretech.com/jp/

カールツァイス

170年以上の歴史をもつドイツの光学・精密機器メーカーです。大型検査に特化した三次元測定機「ZEISS MMZシリーズ」を展開しているのが特徴。カールツァイスの製品は、医療や自動車、航空宇宙など多岐にわたる産業で利用されています。

代表的な三次元測定機製品

ZEISS MMZ T

引用元：カールツァイス公式HP
https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/ogata-zahyo-sokuteiki/mmz-t.html

大型ワーク向けの門型三次元測定機。測定範囲は最大14.8m³、測定対象は最大10トンまでとなっています。

ZEISS MMZ-Tの製品スペック

測定範囲： X軸 2,100mm ／ Y軸 3,200・4,400mm ／ Z軸 1,200・2,600mm
最大積載質量： 10t

どの分野に実績があるのか

どの分野に実績があるのか

170年以上の歴史を誇る光学技術をベースとしたZEISSの測定機は、航空宇宙、自動車、医療、エネルギーといった、極めて高い信頼性と精度が求められる産業で豊富な実績があります。特に「ZEISS
MMZシリーズ」は、航空機エンジンや発電用タービン、大型車両の重要保安部品などの重量物測定において世界中で採用されています。測定速度を維持しながらミクロン単位の精度を担保できるため、船舶用エンジンや大型ギヤトレインなど、複雑かつ大規模なワークの品質管理プロセスにおいて、スループット向上と品質保証の両立を実現しています。

カールツァイスの会社情報

会社名 カールツァイス株式会社
本社所在地 東京都千代田区麹町2-10-9 住友不動産麹町ビル4号館
問い合わせ 0570-02-1310
公式HP https://www.zeiss.co.jp/corporate/home.html

ヘキサゴン・メトロジー

Hexagonグループ（Hexagon Manufacturing Intelligence部門）の計測機器を専門に取り扱っている日本法人です。大型検査向けの三次元測定機を6種類以上展開しています（2024年10月時点）。測定対象のサイズや求める精度に応じて製品を選べるのが特徴。名古屋の複合施設「SMIC」では実機展示やトレーニングも行っています。

代表的な三次元測定機製品

DELTA SLANT

引用元：ヘキサゴン・メトロジー公式HP
https://hexagon.com/ja/products/delta-slant

ガントリー構造を採用した大型部品向け三次元測定機。自動車や航空機部品の測定に適しています。オプションにて、温度変化の大きい環境でも正確な測定が可能なSF-Kitを追加可能です。

DELTA SLANTの製品スペック

測定範囲（※モデルにより異なる）： X軸 最大4,000mm ／ Y軸 最大8,000mm ／ Z軸 最大3,000mm
測定精度： $MPE_E = 3.8 + 3.5L/1000$ $\mu m$ より

どの分野に実績があるのか

ヘキサゴン・メトロジーの製品は、その圧倒的な測定ボリュームと高剛性な構造から、航空宇宙、船舶、エネルギー（風力発電等）といった大規模な製造現場で多くの実績があります。ガントリー型の「DELTA
SLANT」や「LAMBDA SP」は、航空機の主翼や胴体、巨大な船舶用エンジンの品質保証に不可欠なツールとして導入されています。また、「Leitz
PMM-G」は風力発電用大型ギアの精密検査において、長いスタイラスを活かした深部スキャンで高い評価を得ており、通信衛星設備や大規模な鋳鉄部品の寸法検査など、極めて高い信頼性が求められる重工業分野をグローバルに支えています。

ヘキサゴン・メトロジーの会社情報

会社名 ヘキサゴン・メトロジー株式会社
本社所在地 神奈川県相模原市緑区橋本台1-15-8
問い合わせ 042-700-3500
公式HP https://hexagon.com/ja

イースタン電子工業

アメリカにあるMicro-Vu Corporation（マイクロ・ビュー社）の日本総代理店です。大型ワーク向けの「EXCELシリーズ」と、小型から中型ワーク向けの「VERTEXシリーズ」を取り扱っており、販売・工事・保守を手掛けています。本社には実機があるため、現物を確認してから導入を検討することが可能です。

代表的な三次元測定機製品

Excelシリーズ

引用元：マイクロ・ビュー日本公式HP（イースタン電子工業運営）
https://microvu.jp/products-new/prd_excel_new/

ガントリー型の三次元測定機。重量100kg、横幅1,600mm、高さ2,520mm、奥行160mmのワークに対応可能です。部品の端を正確に検出機能するエッジ探知機が搭載されているため、複雑な形状のワークも測定できます。

Excel 2500UC/UMの製品スペック

測定容積：X 1,600mm / Y 2,520mm / Z 160mm
XY軸精度：$5.5 + L/300\,\mu\text{m}$
Z軸精度：$3.0 + L/150\,\mu\text{m}$
最大XY速度：500mm/s
最大積載質量：100kg
特徴：モノレール式リニアベアリングと二重エンコーダを採用した大型三次元マルチセンサー測定機。

どの分野に実績があるのか

イースタン電子工業は、米国のMicro-Vu
Corporation（マイクロ・ビュー社）の日本総代理店として、プリント基板、プレス加工品、プラスチック成形、フィルムなどの精密製造分野で豊富な実績があります。特に、Excelシリーズを活用した大型ワークの高速測定や、小型部品をトレイに並べた一括自動検品において高い効率性を発揮しています。2Dの画像測定とプローブによる3D測定をシームレスに行えるマルチセンサー技術は、航空宇宙、自動車、医療機器の分野における複雑な形状・エッジ探知を必要とする品質管理工程で高く評価されています。

イースタン電子工業の会社情報

会社名 イースタン電子工業株式会社
本社所在地 千葉県松戸市河原塚45-2
問い合わせ 03-5698-1154（三次元測定機を販売している半導体事業部/青砥事業所）
公式HP https://microvu.jp/

Innovalia Metrology

Trimek、Datapixel、Unimetrikの3社で構成された「Innovaliaグループ」として測定器を提供している会社です。三次元測定機の分野では、Trimekが開発した「SKY Gage」「Spark Gage」「SEA Gage」などのシリーズを提供しています。また、ISO 9001（品質マネジメントシステム）やISO 10012（計測マネジメントシステム）を取得しているのも特徴です。

代表的な三次元測定機製品

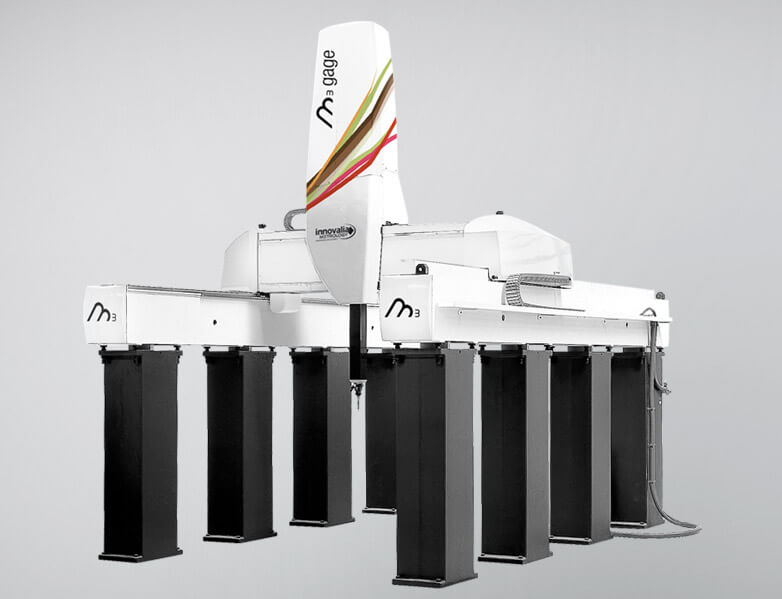

SKY Gageシリーズ

引用元：Innovalia Metrology公式HP
https://innovalia-metrology.com/metrology-products/cmms-systems/cmm-large-parts/

X、Y、Z軸で座標を測定し、寸法や形状を検証する三次元測定機。航空機や風力発電などの大型部品を測定可能です。自動測定モードや逆エンジニアリングにも対応しています。

SKY Gageシリーズの製品スペック

特徴：航空機産業や風力発電分野の大型部品に対応した座標測定機。X・Y・Zの3軸すべてを空間的に把握し、自動測定モードによる効率的な形状検証が可能。

どの分野に実績があるのか

Innovalia
Metrologyは、Trimek社製の高度な計測ハードウェアを軸に、航空宇宙、風力発電、自動車、大型機械加工といったグローバルな産業分野で豊富な実績を誇ります。特に、航空機の機体構造物や風力タービンの巨大部品など、高精度と効率的な自動測定が求められる大型検査においてその強みを発揮しています。また、単なる測定機の提供に留まらず、ISO
9001やISO 10012に準拠した計測マネジメントシステムの構築支援を通じて、製造現場のプロセス分析や品質体制の課題解決を包括的にサポートしている点が高く評価されています。

Innovalia Metrologyの会社情報

会社名 Innovalia Metrology
本社所在地 Camino de la Yesera、2 (Polígono industrial Islarra) 01139 Altube-Zuia Álava (スペイン)
問い合わせ +34 945 430 718
公式HP https://www.innovalia-metrology.com/

WENZEL

50年以上の歴史を持つドイツの三次元測定機メーカー。日本では公式パートナーのシーケービーが販売やサポートを実施しています。接触式、光学センサーを組み合わせた座標測定、マルチセンサーシステム、X線によるコンピューター断層撮影などの技術をフル活用しているのが特徴です。

代表的な三次元測定機製品

Coordinate measuring machine LH Gantry

引用元：WENZEL公式HP
https://en.wenzel-group.com/products/lh-gantry-series

ガントリー型の三次元測定機。大型エンジンやギアボックス、重機部品、電動車用バッテリーボックスなど、大型かつ重量があるワークを精密に測定できます。

Coordinate measuring machine LH Gantryの製品スペック

精度：$2.6 + L/450 \mu m$ （LH 2015） ～ $3.6 + L/450 \mu m$ （LH 2617）
測定範囲：X軸 最大2,600mm ／ Y軸 最大6,000mm ／ Z軸 最大1,750mm
特徴：大型エンジン、大型ギア部品、重機部品、EV用バッテリーボックス等の精密検査に対応。門型構造により高荷重ワークの安定した測定が可能。

どの分野に実績があるのか

WENZELは1968年の設立以来、ドイツの高度な技術力を背景に、自動車、航空機、重工業、エネルギー（e-mobility含む）といった、精密かつ大規模な計測が求められる産業で50年以上の実績があります。特に「LH
Gantry」や「LHFシリーズ」は、大型エンジンやEV用バッテリーボックス、大型ギア部品などの重量物や複雑な形状の精密検査において世界的な信頼を得ています。また、最新のハンディ型スキャナー「mScan」は、製品開発の品質検査やリバースエンジニアリングの現場で導入が進んでおり、日本国内においては公式パートナーを通じて販売・サービスが提供されています。

WENZELの会社情報

会社名 株式会社シーケービー
本社所在地 東京都渋谷区渋谷2-10-6 山田青山ビル2F/4F
問い合わせ 03-3498-2131
公式HP シーケービー公式HP：https://www.ckb.co.jp/
WENZEL公式HP：https://en.wenzel-group.com/

中村製作所

測定機器メーカーとして70年以上の歴史があるメーカーで、二次元および三次元測定機を展開しています。公式HPで確認できた三次元測定機の最大測定範囲は、X軸1,000mm、Y軸1,500mm、Z軸800mmでした（CADAVI EXLIN-10158）。どちらかといえば小～中型検査向けの三次元測定機メーカーだといえるでしょう。

代表的な三次元測定機製品

EXLON-Zシリーズ

引用元：中村製作所公式HP
https://bestool-kanon.co.jp/products/v69.html

手動式三次元測定機。X、Y、Z軸に操作ハンドルがあり、直感的な操作が可能です。測定データは即座にPCで処理され、効率的な作業環境を提供します。

EXLON-Zシリーズの製品スペック

測定範囲： X軸 400～500mm ／ Y軸 500～700mm ／ Z軸 300～400mm
各軸精度： $4 + 5L/1,000$ $\mu$m
特徴： 電子プローブとCCDカメラを同時搭載。三次元立体測定と、リングLED照明を用いた二次元画像測定（エッジ検出）の両方に対応。

どの分野に実績があるのか

中村製作所は、ノギスをはじめとする「KANON」ブランドの精密測定機器を通じて、精密機械加工、金型製作、電子部品などの分野で長年の実績を築いています。特に「CAD NAVI EXLONシリーズ」は、3D
CADデータを基にした高度な形状・寸法測定やシミュレーションが必要な開発・製造現場で活用されています。また、画像とプローブによるハイブリッド測定が可能なモデルは、回路基板や精密電子部品、シート状材料といった、三次元的な立体測定と二次元のエッジ検出を同一機内で効率化したい検査工程において高く評価されています。

中村製作所の会社情報

会社名 株式会社中村製作所
本社所在地 東京都品川区大井4-4-4
問い合わせ 03-3775-1521
公式HP https://bestool-kanon.co.jp/

ブルカー・アリコナ

オーストリアに本社を構えている非接触式三次元測定機メーカー。日本ではブルカージャパンが窓口となって製品を提供しています。フォーカスバリエーション技術を採用しているため、複雑な形状や反射する素材、大型部品などを高精度で測定可能です。

代表的な三次元測定機製品

µCMM

引用元：ブルカー・アリコナ公式HP
https://www.alicona.com/en/products/optical-cmm-machine

寸法、位置、形状、粗さを1台で測定可能です。プラスチックやセラミックなど多様な素材に対応し、光沢のない部品から滑らかな部品まで精密に測定します。

µCMMの製品スペック

位置決めボリューム（X x Y x Z）：310mm x 310mm x 310mm
特徴：寸法、位置、形状、粗さを1台で測定可能な光学式CMM。マットな表面から研磨面まで対応。

どの分野に実績があるのか

ブルカー・アリコナの非接触式三次元測定機は、独自のフォーカスバリエーション（焦点移動法）技術を強みに、航空機産業、自動車産業、工具製造などの精密な品質保証が求められる分野で多くの実績があります。特に、従来の接触式や他の光学式では困難であった複雑な形状や光沢のある反射素材、急勾配を持つ部品の測定において高い信頼を得ています。研究開発における微細な表面粗さ解析から、協働ロボットを用いた製造現場での自動寸法検査・品質管理まで、対象物のサイズや測定ニーズに合わせた柔軟な工程の効率化に貢献しています。

ブルカー・アリコナの会社情報

会社名 ブルカージャパン株式会社
本社所在地 神奈川県横浜市神奈川区守屋町3-9
問い合わせ 045-522-7700
公式HP https://www.bruker.com/ja.html

レニショー

精密工学やセンサー技術を専門としているイギリスの工業技術会社です。日本法人があり、日本でも販売や技術サポートなどを実施しています。三次元測定機（CMM）に取り付けるシステム（ヘッド部分）を販売しており、他のメーカーのCMMにも取り付けられるのが特徴。プローブが柔軟に動く仕様となっているため、三次元測定機本体を動かさずに測定できます。

代表的な三次元測定機製品

REVO 5軸測定システム

引用元：レニショー公式HP
https://www.renishaw.com/jp/revo-5-axis-measurement-system--10438

5軸でプローブが動くため、最大500mm/秒の速度で効率的に測定可能。プローブ切替により、高精度スキャニングや非接触測定、表面粗さ分析も1台で対応します（※三次元測定機に取り付けて使用するため、測定範囲はCMMのサイズに依存）。

REVO 5軸測定システムの製品スペック

測定速度：500mm/秒
データ収集速度：最大4,000ポイント/秒
特徴：プローブが5軸で独立して動くためCMM本体の移動を最小限に抑制。スキャニング、非接触測定、表面粗さ分析を1台で完結可能。

どの分野に実績があるのか

レニショーは1973年の設立以来、50年以上にわたり三次元測定機用プローブの開発を手掛けており、自動車や航空宇宙、ヘルスケア関連といったグローバルな製造現場で豊富な実績を誇ります。特に、既存の三次元測定機（CMM）の性能を劇的に向上させる5軸測定テクノロジーのレトロフィット（換装）において多くの導入例があり、エンジンブロックやタービンブレードといった複雑形状の高速スキャニング測定において、測定精度を維持しながらスループットの大幅な改善を実現しています。世界各地に広がるサポートネットワークを背景に、量産現場の品質管理から最先端の研究開発まで広く活用されています。

レニショーの会社情報

会社名 レニショー株式会社
本社所在地 東京都新宿区四谷4-29-8
問い合わせ 03-5366-5315
公式HP https://www.renishaw.com/jp/renishaw-enhancing-efficiency-in-manufacturing-and-healthcare--1030

日本産商

工業機械や産業機械の代理店・特約店として各種機械設備の販売などをおこなっています。三次元測定機についてはキーエンス、東京精密（ACCRETECH）、ファロージャパン、ミツトヨの製品を取り扱っています。

代表的な三次元測定機製品

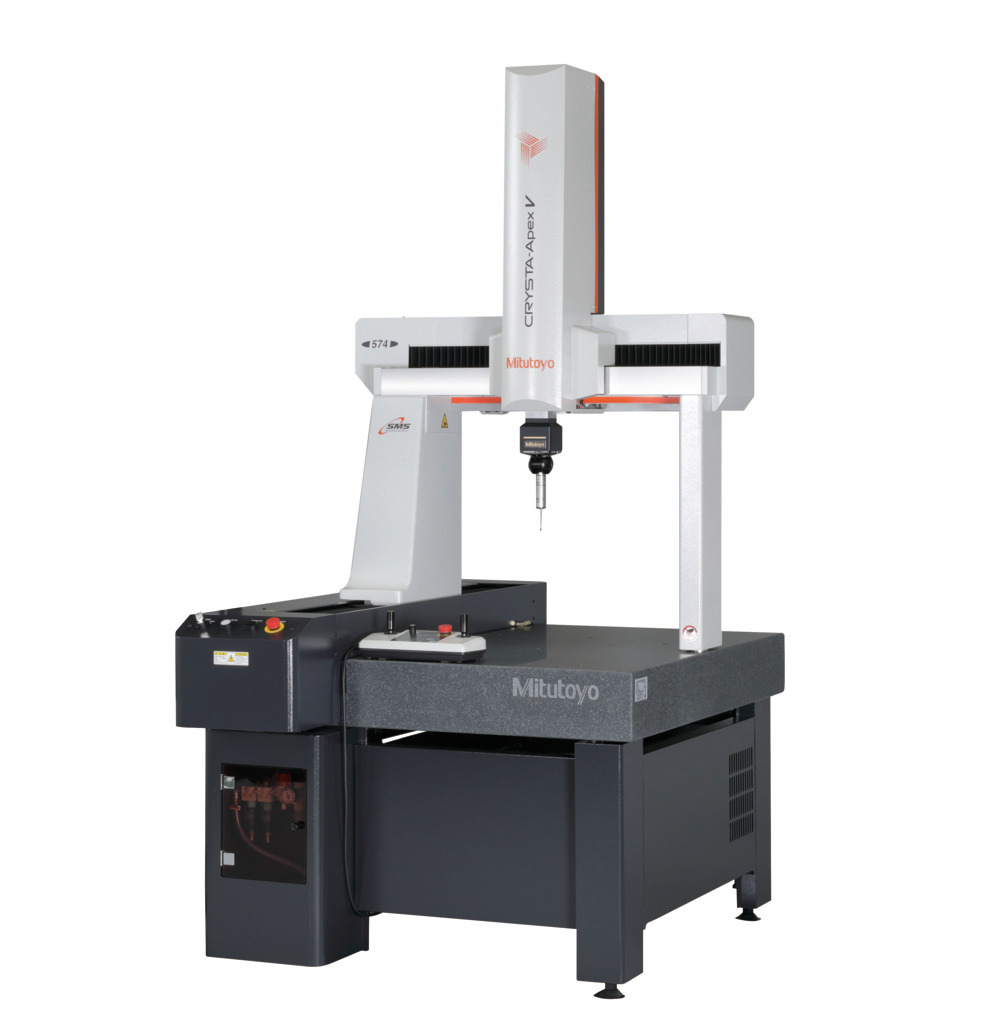

CNC三次元測定機 CRYSTA-Apex V500シリーズ（ミツトヨ）

引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-121/

精度と高速性を両立させた三次元測定機です。複雑な形状のワークに対しても対応できます。

CNC三次元測定機 CRYSTA-Apex V500シリーズ（ミツトヨ）の製品スペック

特徴：高精度を維持しながら高速なCNC測定を実現。曲面や輪郭などの複雑な形状に対し、自由な経路での測定が可能。ワークのズレをリアルタイムに修正する機能を備える。

日本産商の会社情報

会社名 日本産商株式会社
本社所在地 広島県広島市南区東雲2丁目18-21
問い合わせ 082-581-1717
公式HP https://www.nsansho.com

三啓

科学・理化学総合商社である中山商事のグループ会社です。試料の前処理から表面観察、測定、分析評価まで、機器や消耗品の販売を行っています。三次元測定機は、東京精密やニコン製を取り扱っています。

代表的な三次元測定機製品

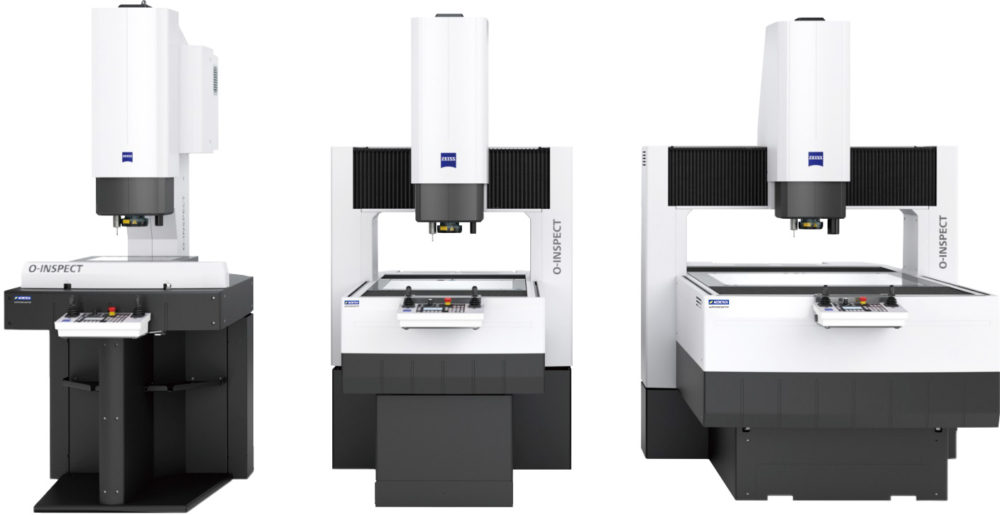

三次元座測定機 O-INSPECT

引用元：三啓公式HP
https://www.sankei-coltd.co.jp/product_slug/%e4%b8%89%e6%ac%a1%e5%85%83%e5%ba%a7%e6%b8%ac%e5%ae%9a%e6%a9%9f-o-inspect/

接触式と非接触式センサを搭載し、小型部品の測定評価を1台で実現できるマルチセンサ測定機です。

三次元座測定機 O-INSPECTの製品スペック

特徴：接触式VAST
XXTプローブ、非接触Discovery.V12カメラ、オプションのDotScan白色光センサーを標準仕様として統合。ロータリーテーブルによる全周測定が可能で、小型部品の多角的な評価を1台で実現するマルチセンサー測定機。

どの分野に実績があるのか

三啓は光学機器や顕微鏡の専門商社としての知見を活かし、精密測定機器の提供を通じて高度な計測ニーズに応えています。特に「O-INSPECT」は、顕微鏡技術と三次元測定を融合させたマルチセンサーにより、研究開発部門における微細構造の分析評価や、小型精密部品の寸法管理において非常に高いパフォーマンスを発揮します。精密プレス加工品や微細な光学部品など、高解像度カメラと白色光センサーを必要とする複雑な計測において多くの導入実績があり、商社ならではの幅広い提案力で精密なモノづくりを支えています。

三啓の会社情報

会社名 株式会社三啓
本社所在地 東京都江東区新砂一丁目6番35号 Ｎビル東陽町
問い合わせ 03-5665-0515（代表）
公式HP https://www.sankei-coltd.co.jp/

小林機械

工作機械などの販売、買取、修理、レンタルをおこなっています。独自の校正技術や測定アルゴリズムで、高い精度を保つ三次元測定機を提供しています。主に東京精密やミツトヨの製品を取り扱っていますが、在庫状況は常に更新されます。

代表的な三次元測定機製品

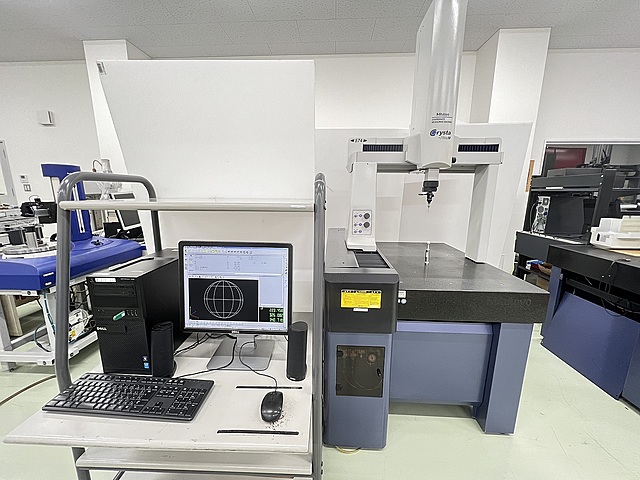

ミツトヨ Crysta-Plus M574

引用元：小林機械公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-121/

高精度な寸法測定と幾何公差測定ができます。

ミツトヨ Crysta-Plus M574の製品スペック

測定範囲：X 500mm / Y 700mm / Z 400mm
特徴：手動式の三次元測定機。金型や各種機械部品の立体的な寸法測定や幾何公差測定、図面との差異評価に適しており、操作の簡便さから多くの現場で活用されている。

どの分野に実績があるのか

小林機械は、工作機械や精密機器の買取・販売・修理・レンタルを専門とする商社として、コスト抑制と精度保証の両立を求める製造現場で多くの実績があります。
特定の産業に限定されず、新規設備の導入コストを抑えたい工場や、急なプロジェクトに対応するための短期的なレンタル需要に対し、確実な整備と校正を施した計測機器を提供しています。
自社で大型展示場を保有し、徹底した精度測定と整備を行うことで、中古市場においても信頼性の高いソリューションを提案し、日本のものづくり現場における柔軟な設備運用を支えています。

小林機械の会社情報

会社名 株式会社　小林機械
本社所在地 群馬県館林市赤生田本町３８３１番地２
問い合わせ 0276-74-4406
公式HP https://cop.kkmt.co.jp/index.php

オプトン

金属製パイプの曲げ加工で培った技術と機器の開発・販売の経験を活かし、加工したパイプの公差確認をおこなう形状測定のニーズに応え、独自に三次元測定機の開発・販売を行っています。

代表的な三次元測定機製品

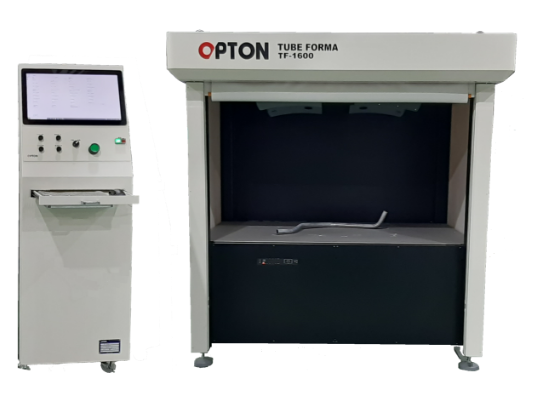

チューブフォーマ

引用元：オプトン公式HP
https://opton.co.jp/3d/

三次元の曲げ加工を施したパイプを、テーブル上に設置して全面測定ができる全自動3D測定機です。測定範囲内に置いたパイプであれば、曲げ数に関わらずスピーディに形状誤差の検査ができます。

あらかじめインプットした3D設計データと比較し、差分をフィードバックします。パイプベンダー側ではパイプ加工形状も自動補正できます。

チューブフォーマの製品スペック

測定対象：三次元曲げ加工パイプ（航空機・建機等）
特徴：テーブルに置くだけで全面を全自動測定。3D設計データとの差分を解析し、パイプベンダーへ補正値をフィードバックする。
対応モデル例：TF-1600 等

どの分野に実績があるのか

オプトンはパイプベンダーのリーディングカンパニーとして、航空宇宙、建設機械、自動車、設備機器といった、極めて高い形状精度が求められるパイプ加工分野で圧倒的な実績を誇ります。特に、航空機用ジェットエンジンの複雑な配管や、建設機械の耐圧油圧配管の検査において、その測定・補正システムが不可欠な役割を果たしています。単に「測る」だけでなく、「測った結果で加工を直す」というクローズドループを実現しているため、多品種少量生産や難加工材（チタン・ステンレス等）を扱う現場の歩留まり向上に大きく貢献しています。

オプトンの会社情報

会社名 株式会社オプトン
本社所在地 愛知県瀬戸市暁町３番地２４
問い合わせ 0561-48-3389
公式HP https://opton.co.jp/

Panasonic（パナソニックFSエンジニアリング）

非球面レンズや自由曲面ミラー、金型などの微細形状をナノメートルレベルの精度で測定できる超高精度測定機です。「測れないモノは作れない」をコンセプトに、豊富なラインナップを揃えています。

代表的な三次元測定機製品

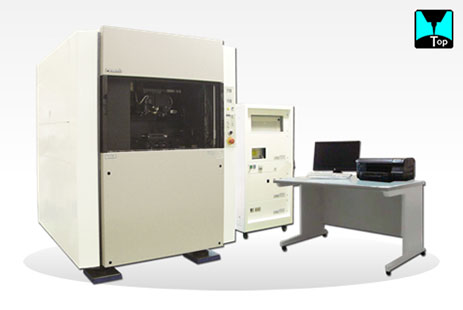

UA3P-500H

引用元：Panasonic（パナソニックFSエンジニアリング）公式HP
https://www.panasonic.com/jp/company/ppe/ua3p/specification.html

大型タイプの高精度三次元測定機です。非球面レンズや自由曲面ミラーなど、ナノ精度が求められる金型の測定に強みがあります。上面と側面を同時に測定することで、光軸の偏心や傾きを評価できます。

UA3P-500Hの製品スペック

タイプ：大型・高精度モデル
特徴：非球面レンズや自由曲面ミラーなど、ナノ精度が求められる大型金型の測定に特化。上面と側面を同時に測定する独自機能により、光軸の偏心や傾きまで正確に評価可能。

どの分野に実績があるのか

パナソニック
プロダクションエンジニアリングは、「測れないモノはない」をコンセプトに、超精密加工が必要な光学部品および金型の分野で世界的に圧倒的な実績を誇ります。具体的には、スマートフォン用の超小型レンズから、デジタル家電、光通信用部品、さらには車載用HUD（ヘッドアップディスプレイ）向けの大型自由曲面ミラーまで、ナノメートル単位の管理が求められる製品の品質保証を支えています。複雑な自由曲面の設計値との差を精密に数値化できる技術は、自動車や電子機器の最先端開発現場において、金型の精度を極限まで追い込むための不可欠なソリューションとなっています。
