メトロテックの三次元測定機

メトロテックが提供している三次元測定機の特徴

パフォーマンスを活かせるようサポート

メトロテック株式会社は、三次元測定に関連する環境構築のサポートや、評価を通じて品質を支えています。同社では、三次元測定機のパフォーマンスを可能な限り活かせるように、さまざまな面からサポートを提供しています。

例えば機器の導入時には、顧客のニーズに合わせた機種・周辺機器の選定とともに、測定室づくりのコンサルティングも実施しています。地震や環境振動軽減のための免震除振装置の設定や設置をおこない、施工費・ランニングコストを考慮した測定室作りを提案しています。また、ソフトウェアの操作に関するトレーニングも実施しています。

設備搬入から故障次の保守サービスまで対応

同社が販売する三次元測定機には、導入後も含めた充実したサポートサービスが用意されています。設備搬入・据付・精度検査、故障時の保守サービスまで一貫したサポートを行っています。

保守やアフターサービスに加えて、精度検査では三次元測定機の構成の確認や校正証明書の発行にも対応しています。また、有料の測定受託サービスや、測定プログラムの提供も行っています。

定期点検保守サービスも提供

上記のサポートサービスのほか、同社で販売した三次元測定機については定期点検保守サービスをおこなっていて、故障時のトラブルにも対応しています。JCSS校正を含めた年間保守契約にも対応しています。

アフターサービス全般・年間保守をおこなう保守契約も用意されていて、突然のトラブルに対しても可能な限りスピーディーに対応していきます。また、三次元測定機を長く使用するために、OS、PC、コントローラのアップグレードやホールプレートを使用した精度校正（フルキャリブレーション）などの対応も実施しています。

このように、同社では顧客の要望に合わせた保守を提供します。

同社は三次元測定機の販売からサービスまで対応しています。HEXAGONやLEITZの三次元測定機を取り扱っていて、高い精度を求められる測定や大型のワークの測定が必要な現場など幅広く対応でき、周辺機器の販売、校正サービスといった要望にも対応します。

三次元測定機のラインナップ

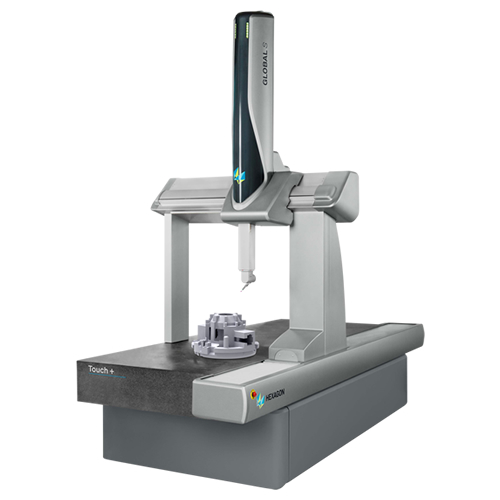

GLOBAL

引用元：メトロテック公式HP
https://metrotec.jp/products/hexagon

GLOBALは、個別ワークフローに対応した測定生産性を備えた三次元測定機です。ユーザーエクスペリエンスの向上やソフトウェア機能の改善、環境への配慮を取り入れたスマートテクノロジーを統合しています。このシリーズは、用途に応じて3種類のパフォーマンスレベルから選択できます。自動パワーセーブ、エアセーブ機能を搭載しているので、消費エネルギーを低減できコスト削減にも貢献します。また、フルカスタマイズに関する相談も可能です。

GLOBALの価格

GLOBALの価格は公式HPに記載がありませんでした。

GLOBALの製品スペック

製品種別：三次元測定機
シリーズ構成：グリーン・ブルー・クロームの3種
設計コンセプト：Pininfarinaのデザイン設計、ヘキサゴンの生産性向上シリーズ（EPS）コンセプト
選択可能な主要ドライバ：スループット・プレシジョン・フレキシビリティ・ショップフロア
省エネ機能：自動パワーセーブ、エアセーブ機能
特徴：個別ワークフローに適応した測定生産性を提供するシリーズとして案内されています。ユーザーエクスペリエンス強化、ソフトウェア改善、環境に配慮したオプションを含むスマートテクノロジーを統合した構成です。

LEICA ABSOLUTE TRACKER AT960

引用元：メトロテック公式HP
https://metrotec.jp/products/hexagon

キャリーケースに収まるサイズの、オールインワンポータブルレーザートラッカーです。リフレクター測定に加え高速動的測定が標準仕様になっていて、6DoFプロービング、スキャニング、自動検査まで含めた完全型ソリューションです。高機能かつ軽量で扱いやすく、大型測定向けで、ワイヤレス接続とバッテリー稼働オプションに対応しています。最大径160mまでの測定に対応でき、品質検査室からインライン、工場から屋外まで、軽量のため場所を問わず、さまざまな検査アプリケーションを実行できます。

LEICA ABSOLUTE TRACKER AT960の価格

LEICA ABSOLUTE TRACKER AT960の価格は公式HPに記載がありませんでした。

LEICA ABSOLUTE TRACKER AT960の製品スペック

測定方式：レーザートラッカー
測定範囲：最大直径160m
測定レート：毎秒最大1,000ポイント
保護等級：IP54 IEC認定
通信方式：内蔵Wi-Fi
電源：ホットスワップ式バッテリー電源
環境補正：MeteoStationによる温度・圧力・湿度のモニタリング
対応機器：Leica T-Probe、Leica T-Mac、Absolute Scannerシリーズ
特徴：単一のフライトケースに収まるオールインワン構成のレーザートラッカーです。6DoF測定に対応し、プローブ検査、スキャン、自動測定、反射器測定を行えます。PowerLock機能により中断したビームの再確立にも対応しています。

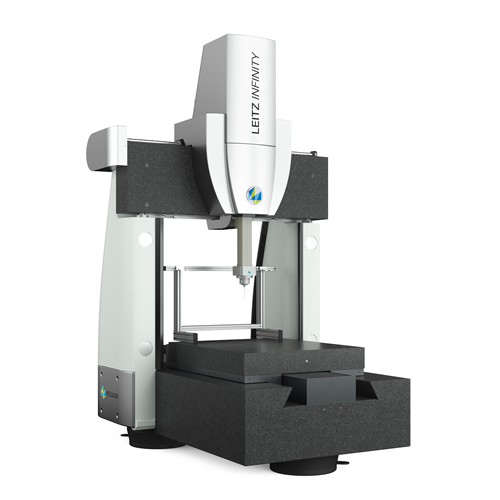

INFINITY

引用元：Metrotec公式HP
https://metrotec.jp/products/leitz

高精度測定を重視した構成の三次元測定機です。門固定・テーブル移動の密閉フレーム設計を採用し、高分解能スケールやLeitz 3Dプローブシステム LSP-S4を備えています。角形部品や円筒歯車、グロボイドウォームギアなど、複雑形状の測定にも対応したモデルとして掲載されています。

INFINITYの価格

INFINITYの価格は公式HPに記載がありませんでした。

INFINITYの製品スペック

製品種別：三次元測定機
測定範囲：1200mm×1000mm×700mm、1200mm×1000mm×600mm
許容テーブル荷重：750kg
高分解能スケール：0.004µm
プローブシステム：Leitz 3Dプローブシステム LSP-S4
スタイラス長：最大500mm
オプション：LSP-S4 ULF、Leitz Precitec LR Optical White Light Sensor
対応測定対象：角形部品、円筒歯車、グロボイドウォームギア
特徴：PMM-Cモデルをベースに、高速化と高精度化を図ったモデルとして紹介されています。主構造にはグラナイトと鋳鉄を採用し、アクティブ・エアーダンパーも備えた構成です。

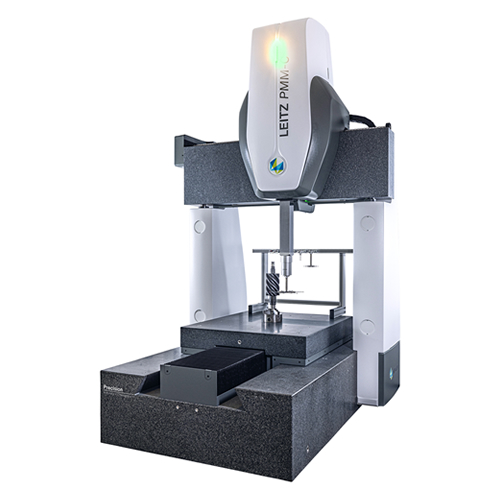

PMM-C

引用元：Metrotec公式HP
https://metrotec.jp/products/leitz

超高精度測定と処理能力の両立を図った三次元測定機です。クローズドフレーム構造と可動テーブルを採用し、幅広い精密アプリケーションに対応するモデルとして掲載されています。固定プローブヘッドによる高精度測定に加え、4軸スキャンや拡張温度オプションなども用意されています。

PMM-Cの価格

PMM-Cの価格は公式HPに記載がありませんでした。

PMM-Cの製品スペック

製品種別：超高精度三次元測定機
測定範囲：800mm×1000mm×580mm～2400mm×1600mm×1000mm
測定体積：700mm×700mm×500mm、1000mm×700mm×600mm、1200mm×1000mm×700mm、1600mm×1200mm×1000mm、2400mm×1200mm×1000mm、2400mm×1600mm×1000mm
ギヤ測定：最大直径1550mmまで対応
モデル構成：Precision、Flexibility
センサーオプション：LSP-S2-O / S2-WL
オプション：ロータリーテーブル、XT（拡張温度）、Throughput+、QUINDOS
特徴：門固定・テーブル移動方式のクローズドフレーム構造を採用したモデルです。高加速度による短いサイクルタイムが案内されており、固定プローブヘッド測定や連続4軸スキャンに対応する構成も用意されています。

メトロテックの三次元測定機まとめ

• 高精度の測定や大型のワークの測定が必要なケースまで幅広く対応
• 機器の選定から保守サービスまで提供
• 導入時には測定室づくりのコンサルティングも行っている

メトロテックは、さまざまな状況に対応できるよう幅広い三次元測定機の販売をおこなっています。同社では三次元測定機のパフォーマンスを可能な限り活かせるように、導入時の機器選定から測定室づくり、導入後の保守サポートや精度検査などの一貫したサポートを提供しています。
