ミツトヨの三次元測定機

目次
全て表示

ミツトヨが提供している三次元測定機の特徴

温度変化や振動に強い大型ワーク用三次元測定機

ミツトヨはガントリー型の三次元測定機「STRATO-Apex Gシリーズ」を取り扱っています。ワーク（測定対象）を固定した状態でフレーム部分が移動するため、大型のワーク測定に対応できる仕組み。測定エリア全体で均一な精度を保てます。

また、温度変化や振動に対する耐性があり、厳しい環境でも測定できるのが特徴です。

曲面のある大型部品を測定できる横形CNC三次元測定機

曲面の測定に適した「CARB stratoシリーズ」も用意。シングルアームとデュアルアームの2モデルをラインナップしており、予算に応じて選べます。曲面のある部品を高速で測定できる特徴があり、自動車部品や航空機部品や大型船舶用部品、重機部品などの測定にも使用可能です。

大型構造物を測定できるレーザートラッカーも

レーザートラッカーは、「SpaceTrac AI シリーズ」と「SpaceTrac AP/A シリーズ」をラインナップ。レーザーを対象に反射させ、距離と角度を測定する方法で、広範囲でもミクロン単位の精度を維持します。

とくに「SpaceTrac AP/A シリーズ」はワイヤレスなので、大型構造物の三次元測定や搬送ラインの位置決めなどに使用しやすいでしょう。

ミツトヨの三次元測定機は
どんな状況に適しているか

ミツトヨの三次元測定機は、大型ワークや曲面部品の測定、温度変化や振動にのある環境での測定、広範囲の大型構造物の測定に対応しています。

三次元測定機選びは、測定状況や対象によって
見るべきポイントが変わってきます

例えば工場内などでの2～20ｍ程度の測定なら操作性や効率の良さが重視されますし、屋内に入らない大規模な対象物なら測定範囲の広さ・屋外環境への適用性能などで選ぶのがおすすめです。

当サイトでは、とくに大型検査の測定対象別におすすめの三次元測定機・レーザートラッカーを厳選して紹介しているので、ぜひ参考にしてみてください。

大型検査の測定対象別に厳選！
三次元測定機・レーザートラッカー

三次元測定機のラインナップ

STRATO-Apex Gシリーズ

STRATO-Apex Gシリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/high-accuracy/strato-apex-g/

大型ワーク測定用の門型（ガントリータイプ）三次元測定機です。リアルタイムでワークの温度を補正する機能が搭載されているため、温度変化による精度の誤差を抑えられます。

STRATO-Apex Gシリーズの製品スペック

測定範囲 X軸：2,000mm～4,000mm
Y軸：3,000mm～6,000mm
Z軸：1,200mm～2,000mm
測定精度 要問い合わせ
※モデル（型式）により測定範囲が異なります。要望があればほかの測定範囲にも応えられます。

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/high-accuracy/strato-apex-g/

STRATO-Apex Gシリーズの価格

STRATO-Apex Gシリーズの価格は公式HPに記載がありませんでした。

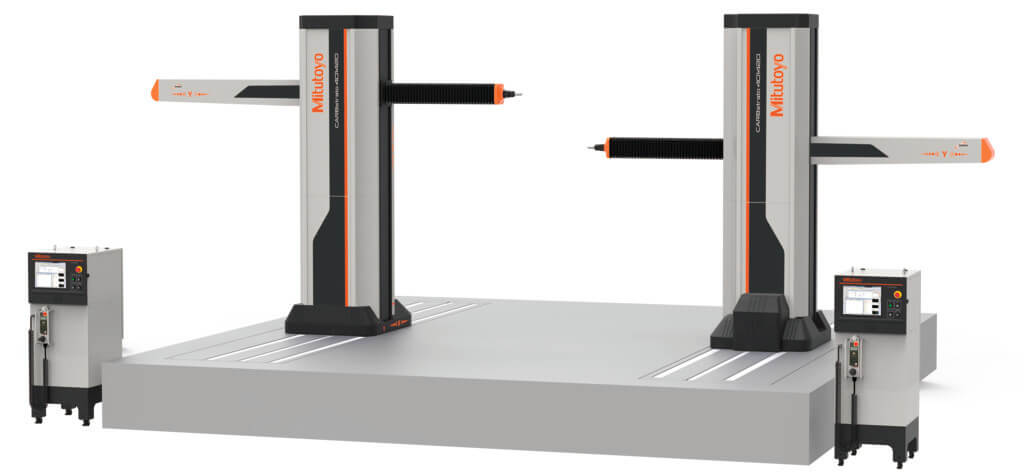

CARB stratoシリーズ

CARB stratoシリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/large/360-701-20/

曲面形状の部品を高速で測定できる横型三次元測定機。自動車ボディの生産ライン等で使用されています。

CARB stratoシリーズの製品スペック

測定範囲 要問い合わせ
測定精度 要問い合わせ
駆動速度 CNC mode
移動速度(各軸)		 8mm〜500mm/s
駆動速度 CNC mode
最大合成速度		 866mm/s
駆動速度 CNC mode
測定速度		 1〜10mm/s
駆動速度 J/S mode
移動速度		 0〜80mm/s
駆動速度 J/S mode
測定速度		 0〜3mm/s
駆動速度 J/S mode
微動速度		 0.05mm/s
駆動加速度(各軸) 1,176mm/s²
駆動加速度(最大合成加速度) 2,037mm/s²
最小表示量 0.0001mm

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/large/360-701-20/

CARB stratoシリーズの価格

CARB stratoシリーズの価格は公式HPに記載がありませんでした。

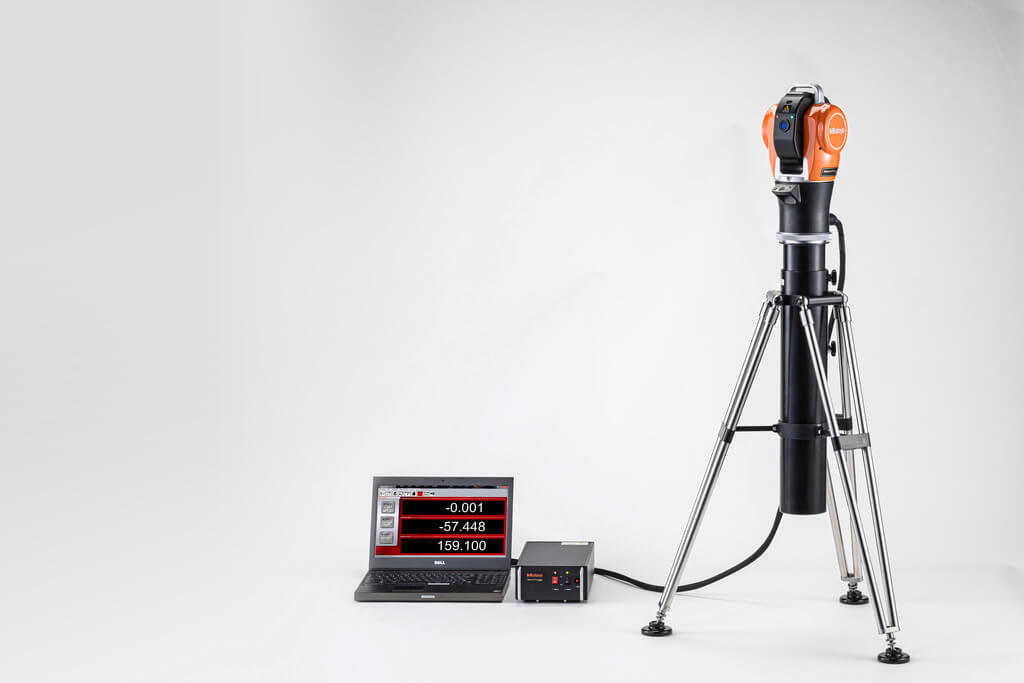

SpaceTrac AI シリーズ

SpaceTrac AI シリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/laser-tracking/195-721/

2種類の測定方法に対応しているレーザートラッカー。通常は光の波長で高精度な測定を実現するIFMを使用し、測定開始の初期位置がわからない場合はADMを使用して距離を測定します。

SpaceTrac AI シリーズの製品スペック

測定範囲（垂直方向） -59～+79度
測定範囲（水平方向） 640度（±320）
測定範囲（測定直径） 20M：40m
50M：100m
80M：140m
三次元測定精度（MPE） ±10μm+5μm/m
角度精度（MPE） 3.5μm/m
距離精度ADM（MPE） ±10μmまたは0.7μm/m（どちらか多いほう）
距離精度IFM（MPE） 1.5μm+0.5μm/m
Spacetracタイプ 高精度タイプ
本体質量 8.2kg
測定方法 IFM/ADM

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/laser-tracking/195-721/

SpaceTrac AI シリーズの価格

SpaceTrac AI シリーズの価格は公式HPに記載がありませんでした。

SpaceTrac AP/A シリーズ

SpaceTrac AP/A シリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/laser-tracking/195-724/

ワイヤレスタイプのレーザートラッカー。コントローラーとバッテリーが本体に内蔵されており、Wifiも搭載しています。

SpaceTrac AI シリーズの製品スペック

測定範囲（垂直方向） -59～+79度
測定範囲（水平方向） 640度（±320）
測定範囲（測定直径） SpaceTrac AP（50M）：100m
SpaceTrac AP（80M）：160m
SpaceTrac A（50M）：100m
三次元測定精度（MPE） ±10μm+5μm/m
角度精度（MPE） 3.5μm/m
距離精度ADM（MPE） ±15μmまたは0.7μm/m（どちらか多いほう）
測長ユニット ADM
Spacetracタイプ ワイヤレスタイプ
本体質量 9.8kg
その他 Vプロープ装着可

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/laser-tracking/195-724/

SpaceTrac AP/A シリーズの価格

SpaceTrac AP/A シリーズの価格は公式HPに記載がありませんでした。

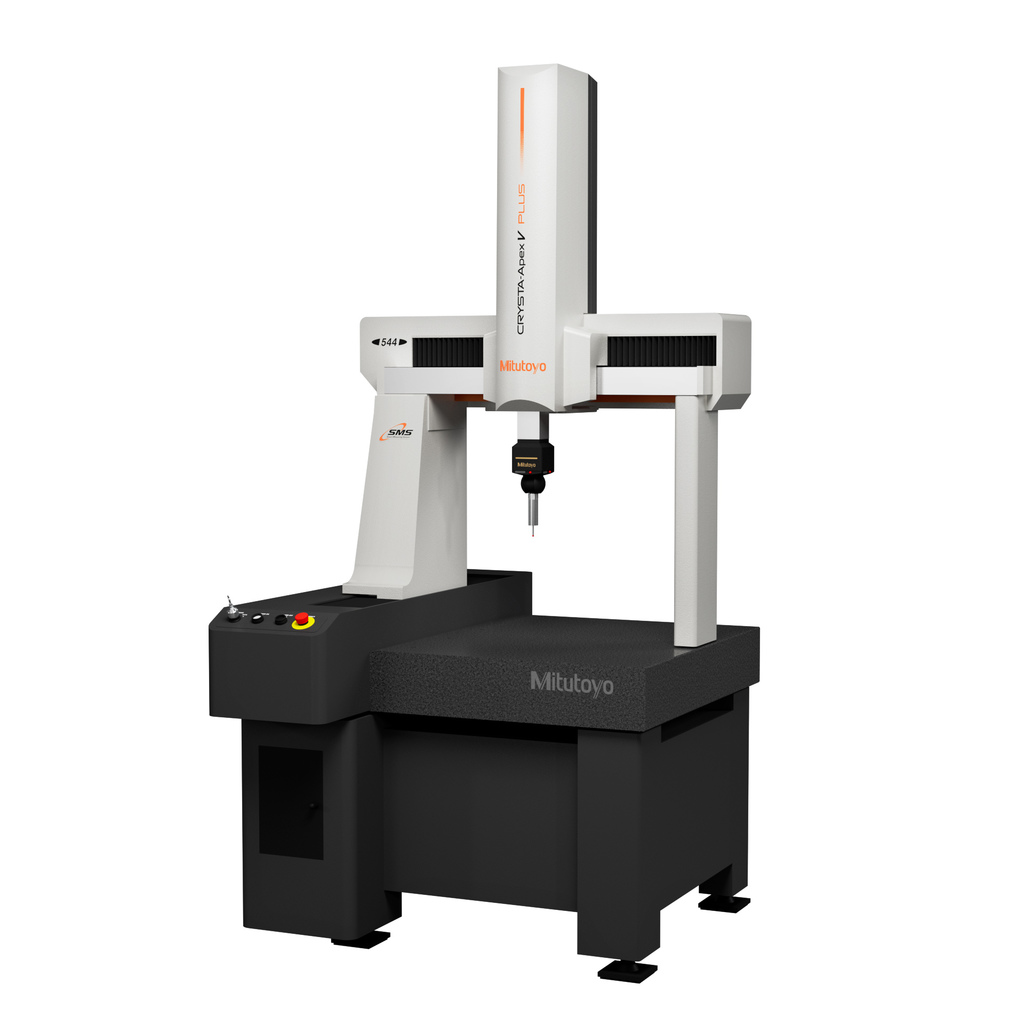

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズ

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-131/

温度補正機能を備えたCNC三次元測定機です。V PLUS500シリーズは、測定経路の指定による曲面や輪郭の測定に対応しており、測定速度や駆動速度を生かした運用を想定したシリーズとして掲載されています。ワークに合わせて各種プローブを選べる構成です。

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズの製品スペック

商品バリエーション CRYSTA-Apex V PLUS544
CRYSTA-Apex V PLUS574
最小表示量 0.0001mm
測定範囲 X軸 500mm
測定範囲 Y軸 544：400mm
574：700mm
測定範囲 Z軸 400mm
移動速度（AUTO） 各軸最大300mm/s
移動速度（MANUAL） 各軸最大138mm/s
最大合成速度（AUTO） 519mm/s
最大合成速度（MANUAL） 239mm/s
測定速度（AUTO） 1～8mm/s
測定速度（MANUAL） 1～8mm/s
案内方式 エアベアリング

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-131/

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズの価格

CNC三次元測定機 CRYSTA-Apex V PLUS500シリーズの価格は公式HPに記載がありませんでした。

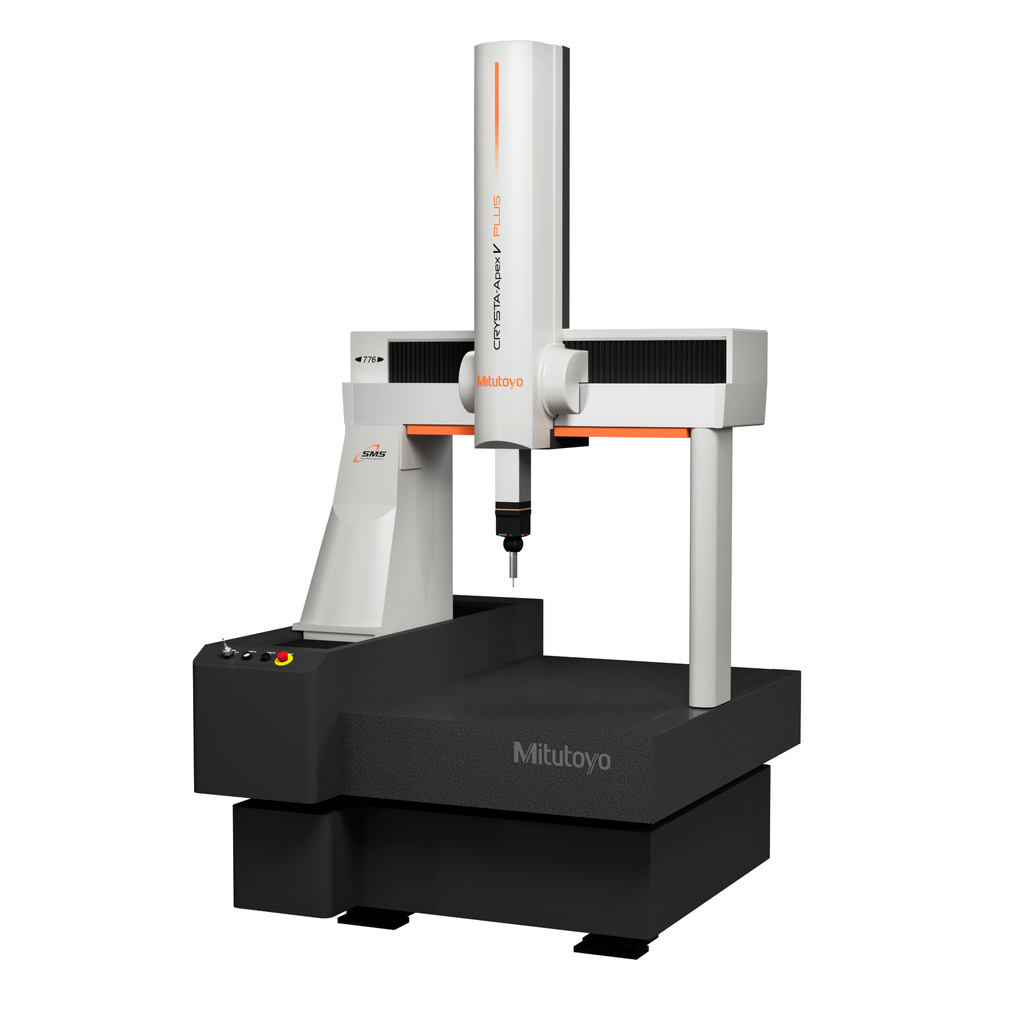

CNC三次元測定機 CRYSTA-Apex V PLUS700シリーズ

CNC三次元測定機 CRYSTA-Apex V PLUS700シリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-135/

700mmクラスの測定範囲を備えたCNC三次元測定機です。V PLUS700シリーズは、温度変化への配慮や省エア仕様に加え、曲面や輪郭の測定経路指定にも対応しています。測定対象に応じてスキャニングプローブや非接触プローブを選べるシリーズです。

CNC三次元測定機 CRYSTA-Apex V PLUS700シリーズの製品スペック

商品バリエーション CRYSTA-Apex V PLUS776
CRYSTA-Apex V PLUS7106
最小表示量 0.0001mm
測定範囲 X軸 700mm
測定範囲 Y軸 776：700mm
7106：1000mm
測定範囲 Z軸 600mm
移動速度（AUTO） 各軸最大300mm/s
移動速度（MANUAL） 各軸最大138mm/s
最大合成速度（AUTO） 519mm/s
最大合成速度（MANUAL） 239mm/s
測定速度（AUTO） 1～8mm/s
J/S mode 移動速度 0～80mm/s
J/S mode 測定速度 0～3mm/s
案内方式 エアベアリング
測長ユニット リニアエンコーダ

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-135/

CNC三次元測定機 CRYSTA-Apex V PLUS700シリーズの価格

CNC三次元測定機 CRYSTA-Apex V PLUS700シリーズの価格は公式HPに記載がありませんでした。

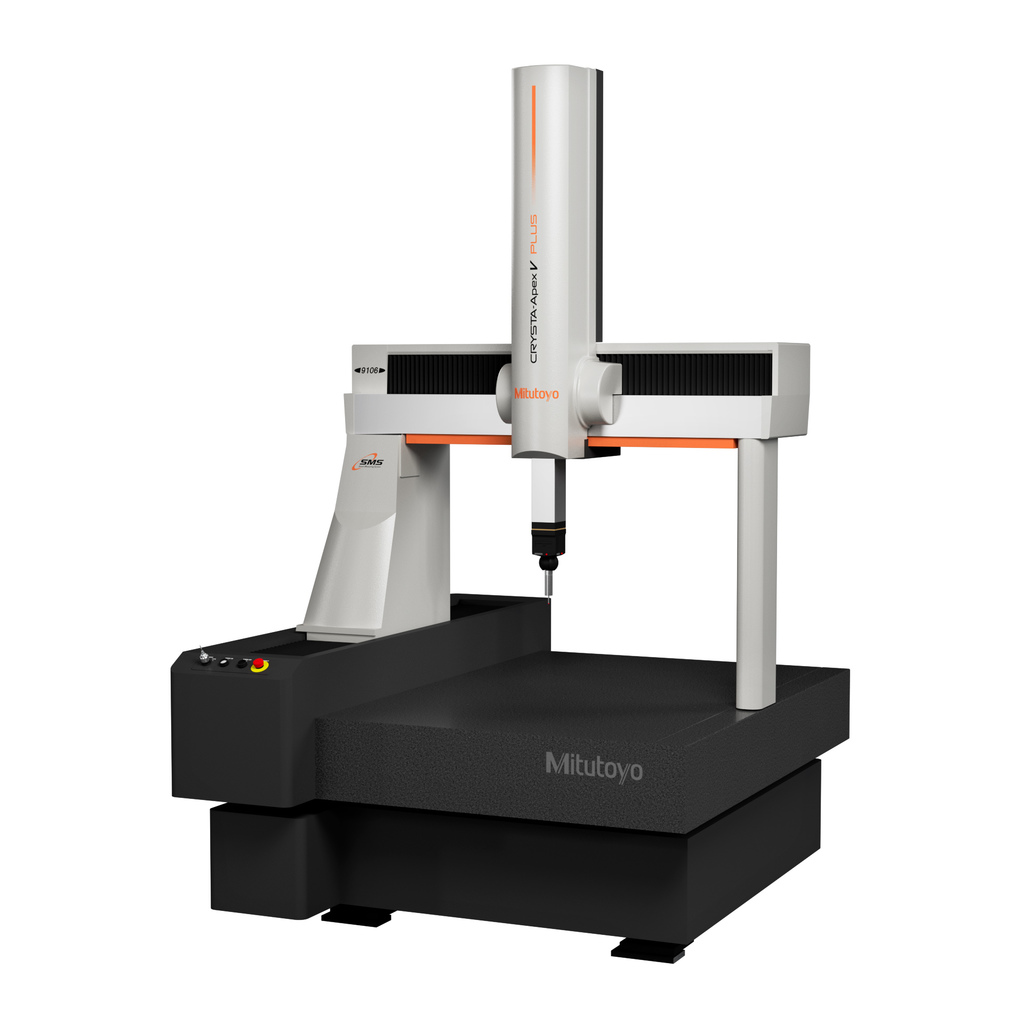

CNC三次元測定機 CRYSTA-Apex V PLUS900シリーズ

CNC三次元測定機 CRYSTA-Apex V PLUS900シリーズ
引用元：ミツトヨ公式HP
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-139/

測定レンジの選択肢が広いCNC三次元測定機です。V PLUS900シリーズは、Y軸やZ軸の異なる複数モデルを展開しており、測定対象のサイズに応じて選びやすい構成です。温度補正機能やエア低減機能も備えています。

CNC三次元測定機 CRYSTA-Apex V PLUS900シリーズの製品スペック

商品バリエーション CRYSTA-Apex V PLUS9106
CRYSTA-Apex V PLUS9166
CRYSTA-Apex V PLUS9206
CRYSTA-Apex V PLUS9108
CRYSTA-Apex V PLUS9168
CRYSTA-Apex V PLUS9208
最小表示量 0.0001mm
測定範囲 X軸 900mm
測定範囲 Y軸 9106 / 9108：1000mm
9166 / 9168：1600mm
9206 / 9208：2000mm
測定範囲 Z軸 9106 / 9166 / 9206：600mm
9108 / 9168 / 9208：800mm
移動速度（AUTO） 各軸最大300mm/s
測定速度（AUTO） 最大8mm/s
案内方式 エアベアリング
対応内容 曲面・輪郭の測定経路指定、各種プローブ選択

参照元：ミツトヨ公式HP https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-139/

CNC三次元測定機 CRYSTA-Apex V PLUS900シリーズの価格

CNC三次元測定機 CRYSTA-Apex V PLUS900シリーズの価格は公式HPに記載がありませんでした。

ミツトヨの三次元測定機まとめ

  • 温度変化や振動に強い三次元測定機
  • 曲面形状の測定に特化した三次元測定機
  • 大型構造物を測定できるレーザートラッカー

ミツトヨは、強みの異なる3種類の大型検査向け三次元測定機・レーザートラッカーを取り扱っているのが特徴です。測定対象のサイズや形状、測定環境に適したものを選べるでしょう。

ミツトヨの概要

会社名 株式会社ミツトヨ
本社所在地 神奈川県川崎市高津区坂戸1-20-1
問い合わせ 044-813-8201
公式HP https://www.mitutoyo.co.jp/
